水晶音乐盒芯片 / 圣诞音乐盒9首和弦芯片资料

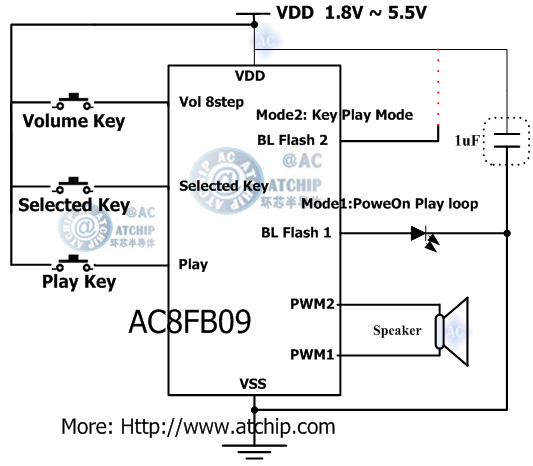

音乐盒八音盒芯片9首芯片资料/AC8FB09原理图下载　　右键点击可以另存为　　　

水晶音乐盒八音盒芯片 / 圣诞音乐盒和弦音乐IC 9首芯片资料：

AC8FB09是一颗高性能集成MCU的高品质的4通道水晶音乐盒IC，共有9首和弦电子音乐，直接PWM驱动喇叭的水晶音乐盒芯片, 音乐音质效果好，音色逼真，让您能充分感受到旋律的轻盈灵动的感觉，支持MCU一线通讯来进行控制，为高端方案开发节约了主控芯片的IO资源。
和弦八音琴音乐IC / 音乐盒9首音乐IC的常见应用场合：水晶音乐盒，圣诞音乐盒，木制音乐琴，电子音乐琴，电子八音琴，水晶钢琴音乐盒，Musical Movement。

AC8FB09音乐盒IC 主推OTP硬封装SOP8封装形式,应用线路简单，2V低电压仍能正常发声，3V和4.5以下供电时仅需一颗104电容（0.1uf电容离芯片就近），无其他电子元器件，复位和内部供电稳定，同时提供了宽电压5V的支持，语音效果输出稳定。
按键都带有触发防抖功能（触发消抖时间为12ms），同时选曲键具有MCU单片机一线通讯功能，以适用单片机应用等场合。

和弦圣诞音乐盒音乐芯片曲目列表：
1 音乐盒上的舞蹈 Music box dance 2 听啊,天使在高唱 hark !the heard angle sing 3 圣诞，普世欢腾 joy the world 4 生日快乐 Happy birthday to you 5 回忆 Memory 6 圣诞树 Oh Christmas Tree 7 致爱丽丝 For Elise 8 天空之城 Sky city 9 圣诞快乐 We WishYou A Christmas

全部试听请点击下载：和弦音乐圣诞音乐盒芯片IC AC8FB09下载　右键可另存为

音乐盒IC / 圣诞音乐盒芯片9首音乐IC芯片的优势：　　　　　

触发方式：Selected Key :E/U/R,(圣诞音乐盒选曲键,顺序选取；Voice-Select function)
Play Key : E/U/I, (八音盒音乐播放键，Trigger OKY selected melody)
输出信号：Busy Low 3Hz
工作电压：VDD:DC2~5.5V，推荐使用是3.0V和4.5V
静态电流：Isb≤0.1uA@4.5V
工作电流： (无负载) Iop: 1.5mA @4.5V IO输入电流：Iih:12uA@4.5V
IO输出电流：Iol:33mA@4.5V
内置震荡电电阻：INT_OSC:+/-1.5%误差
支持喇叭和蜂鸣片：喇叭是8欧0.5W　范围 :0.25W-1W的喇叭都行.

提供多种产品选择方案,出货形式选择多：
1),直插9Pin模块COB (九个脚的AC80M直插COB，需要定制)
2),直插10Pin模块COB (十个脚的AC90A直插COB，需要定制)
3),SOP8贴片八脚（主打）,裸片封装可以选择。

掩膜成品芯片可以小批批，也可以直接掩膜出货，价格成本便宜，转换灵活，是首单试单时的最佳解决方案，
同时高bit比特率的声音输出，为音质效果和产品市场打下了良好的基础。

音乐盒芯片曲目：圣诞音乐盒音乐IC 八首
　　

1	音乐盒上的舞蹈	Music box dance
2	听啊,天使在高唱	hark !the heard angle sing
3	圣诞，普世欢腾	joy the world
4	生日快乐	Happy birthday to you
5	回忆	Memory
6	圣诞树	Oh Christmas Tree
7	致爱丽丝	For Elise
8	天空之城	Sky city
8	圣诞快乐	We WishYou A Christmas

和弦八音琴音乐IC / 音乐盒音乐芯片9首常见应用场合：　　　　　

1, 水晶音乐盒，音乐琴，电子音乐琴，电子八音琴，圣诞音乐盒，水晶钢琴音乐盒，Musical Movement。
2, 八音盒音乐铃替代，八音盒主要指机械发音器的音乐盒，1796年由瑞士钟表匠安托法布尔发明,转动盒内的链环,可自动演奏音乐。有排布了针头状突起的铜筒或唱盘,随着转筒或唱盘的旋转,针状突起拨动经调谐的钢簧片发声,译码出成段的音乐。
3, 音乐水晶球，魔法水晶球，八音琴音乐铃，圣诞水晶球。魔法森林，音乐城堡等等
4, 相关图样：

5，圣诞音乐盒，水晶音乐盒，八音盒相关历史来历介绍，相关产品：和旋圣诞8首，水晶8首，音乐盒九首等等。

芯片大小规格:焊盘尺寸:80umx80um裸片尺寸:X=840um,Y=956um（晶元）

晶片底盘接地或悬空

水晶音乐盒芯片裸片图

Note注意事项:
*** The IC substrate must be connected to VSS or Floating. 芯片衬底为接地VSS。
*** At high voltage of 4.5V or higher voltage, VDD Must connected to VSS with a 0.1uF cap for
less power noise. At 3V, VDD may be connected to VSS with a 0.1uF cap.
VDD与VSS之间在4.5伏或者大电流供电时需加一颗104去噪音. 3V供电时建议保留0.1uf电容。

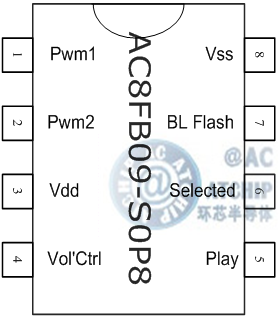

贴片8脚芯片只有播放，选曲，和3HZ busy输出脚。
