叮咚一声两声门铃芯片资料( AC3CM12_DingDong )

叮咚一声两声门铃芯片(语音效果)资料SOP8贴片八脚/AC3CM12原理图下载  右键点击目标另存为可以下载

叮咚一声两声门铃芯片,常规贴片八脚叮咚声:

AC3CM12 贴片叮咚声门铃芯片是一颗常规的语音叮咚一声两声门铃音乐,共有2首叮咚,芯片第一脚是叮咚2声,第二脚是叮咚1声,直接驱动喇叭的叮咚一声两声门铃芯片,音质效果好,音量大声音逼真。

共有3个I/O口,其中Pin1叮咚2声DD2, Pin2叮咚1声DD1, Pin3叮咚3声DD3,让您能感受到现场乐器的真实感。

强大的价格优势,量大预定低至0.33元 (芯片行情稳定时期),高性价比的不二选择

触发方式:DD2 Key: E/U/I(叮咚门铃二声音乐播放键Pin1,按一次响一次)
     DD1 Key: L/U/R( 叮咚门铃一声音乐播放键Pin2,长按长响)

    只需叮咚1声和叮咚2声时,建议产品选择AC3CM12,效果接近,成本更低(同为语音效果)。
    音乐效果的叮咚一声两声请选择AC8DD12,量大单价0.30
    语音叮咚声功能再升级,支持DAC和音量调节AV8VC12更多门铃产品选型

叮咚一声两声门铃芯片SOP8贴片八脚曲目列表:叮咚声效果再升级,支持DAC和音量调节AV8VC12,全新的叮咚效果。悦耳动听!
单独叮咚三声音效下载


1,叮咚三声/ DingDong3sound 2,叮咚1声 / DingDong 3,叮咚两声/ DingDong DingDong

全部试听请点击下载:      叮咚一声两声门铃芯片IC AC3CM12下载 右键可另存为




叮咚一声两声门铃芯片的优势:

1,叮咚3声门铃IC AC3CM12 内置电阻、外围少元器件。

2, 工作电压: VDD: DC 1.8 ~ 5.5V
静态电流: Isb ≤0.1uA @3V
工作电流: (无负载) Iop: 1.5mA @3V
内置震荡电电阻:INT_OSC: +/- 1.5% 误差

3,出货形式:SOP8贴片八脚硬封装(150mil)交货,量大预定低至0.33元 (芯片行情稳定时期)

4, 价格成本便宜,同时高bit比特率的声音输出,为音质效果和产品市场打下了良好的基础.
低成本叮咚的替代兼容方案,给客户带来更多的选择,成本更低,供货选择性更多。
请在PCB设计时预留好兼容位置,更多一种选择,多一份放心。

5, 喇叭是8欧0.5W的,支持8欧阻值功率范围 : 0.25W-1W的喇叭.

掩膜成品芯片可以小批批,也可以直接掩膜出货,价格成本便宜,转换灵活,是首单试单时的最佳解决方案,
同时高bit比特率的声音输出,为音质效果和产品市场打下了良好的基础。



叮咚一声两声门铃芯片曲目:共3首叮咚



1

叮咚两声 / 叮咚2声

DingDong DingDong

2

叮咚 / 叮咚1声

DingDong

3

叮咚一声两声 / 叮咚3音

DingDong 3 sound



更多叮咚门铃芯片语音产品选型AC8VM系列):
1,叮咚一声,带三级音量控制AC8VC01 AC8VC系列)。
2,叮咚两声,带三级音量控制AC8VC02 AC8VC系列)。
3,叮咚一声两声,带三级音量控制AC8VC12 (AC8VC系列)。

更多标准产品,请进

语音门铃音乐IC / 门铃语音芯片2首常见应用场合:

可视门铃,楼宇对讲,无线门铃,高端门铃产品,门内外语音对讲,智能猫眼可视门铃,可视对讲门铃,可视对讲系统,楼宇可视对讲,楼宇对讲,别墅可视对讲系统,猫眼门铃。
无线可视门铃是一款电子设备,具备“集体化控制”独特优势的双向智能网络控制系统平台,完全依照人们的需求以及现代家居生活需要而研发。无线可视门铃简介无线可视门铃英文名称是 wireless Video door phone或wireless Video door bell。

2, 相关图样:

可无线门铃,高端门铃产品,门内外语音对讲,智能猫眼可视门铃,楼宇对讲,别墅可视对讲系统 智能猫眼可视门铃,可视对讲门铃,可视对讲系统,别墅可视对讲系统 门内外语音对讲,无线门铃,高端门铃产品 请按门铃,门铃芯片可视对讲系统





AC3CM12语音门铃IC芯片接线图PWM直推喇叭

叮咚一声两声门铃芯片接线电路

SOP8硬封装管装(每管100Pcs)交货,价格便宜,方便贴片。



AC3CM12 封装形式DIP8 / SOP8





AC3CM12- SOP8
叮咚一声两声门铃芯片IC
OTP 8脚硬封装芯片资料

AC3CM12叮咚一声两声门铃芯片DIP8SOP8硬封装DIP8/SOP8图片



最常用最常见的硬封装形式:

直插八脚DIP8封装和
贴片八脚SOP8封装




PIN
NAME
1
DD2
2
DD1
3
DD3
4
VSS
5
PWM2
6
PWM1
7
VDD
8
Nc



常用可替代方案参考(PCB设计预留,叮咚一声两声门铃芯片AC3CM12):

AC3CM12有着更低的产品成本,音源和功能相同于OTP芯片AC8VM12,可兼容替代

AC3CM12有着更低的产品成本,音源和功能相同于OTP芯片AC8VM12,可兼容替代。

但芯片本身的物理特性不同,效果存在差异,各具特色。





SOP8贴片芯片封装尽寸大小(SOP SIZE):

SOP8贴片芯片封装尽寸大小(SOP SIZE):





AC3CM12 SIP COB Information 直插COB软封装资料


/// 最常见语音芯片COB封装形式







AC3CM12-SIP AC80E 单列直插COB脚位资料



硬封装贴片八脚AC80E线路板设计图



直插1-6脚顺序为从左至右.

直插语音硬封装贴片八脚AC80E线路板COB脚位资料
请参照实际样品情况.



实物图片,仅供参考.
若有改动,恕不另行通知.
语音COB芯片图片样品



直插6脚COB脚位资料:


PIN
NAME
1
DD3 Key
2
3
PWM1
4
PWM2
5
VDD
6
VSS

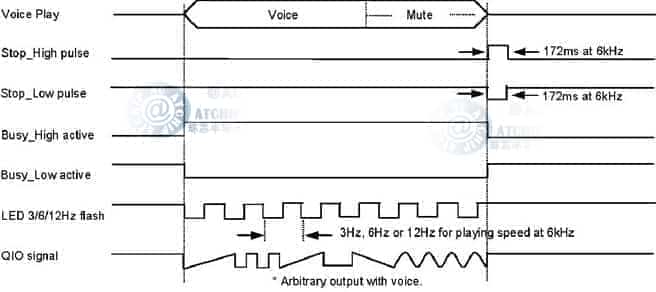

叮咚一声两声门铃芯片输出状态Ding Dong IC Output status (for To):

A. Stand by Status. (High/Low Status):
(1). Busy_High active : 播放时输出高电平。(Drive输出)
(2). Busy_Low active : 播放时输出低电平。(Sink输出)
B. Busy Low Active, Stop Low Pulse. 停止播放时输出低电平脉冲。
C. Busy High Active, Stop High Pulse. 停止播放时输出高电平脉冲。
D. LED Flash at 6 Hz. 播放时 LED 6Hz Sink输出闪烁。
E. LED Flash at 3 Hz. 播放时 LED 3Hz Sink输出闪烁。
F. LED Flash at 12 Hz. 播放时 LED 12Hz Sink输出闪烁。
G. QIO signal Arbitrary Output with voice. 随音乐节奏闪烁。


叮咚一声两声门铃芯片输出状态Ding Dong IC

Note注意事项:
是指以 6kHz 的播放速度时LED闪烁的频率;不同的播放速度,LED闪烁的频率也会不同。
*** Note: LED 3Hz / 6Hz / 12Hz flash rate at 6kHz sample.
All output pins support large-current output and can directly drive high brightness LED. (Iol=20mA @VDD=3V)
所有的输出脚都可提供大电流來直推高亮度LED。(Iol=20mA @VDD=3V)



PCB大小规格(AC80F2):

直插小板间距符合常规DIP直插的标准宽度.金手指适当,铜皮不易脱落.
