4和弦门铃IC / 四和弦门铃芯片16首芯片资料

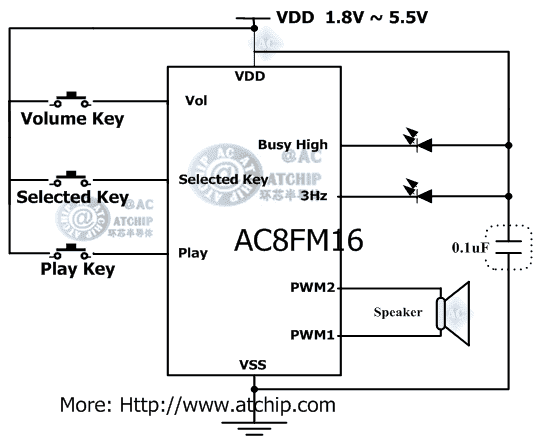

四和弦门铃芯片16首芯片资料/AC8FM16原理图下载　　右键点击可以另存为　　　

四和弦音乐门铃芯片 / 4和弦门铃IC 16首芯片芯片资料:

AC8FM16是一颗高性能集成MCU的高品质的4通道音乐合成IC，共有16首4和弦音乐，直接PWM驱动喇叭的和弦音乐门铃芯片, 音乐音质效果好，音量大音色逼真，让您能充份感受到现场乐器的那种真实感，支持MCU单片机一线通讯来进行控制，为高端方案开发节约了主控芯片的IO资源。

AC8FM16门铃IC 同时支持出OTP硬封装SOP8封装形式,应用线路极其简单，2V低电压仍能正常发声，3V和4.5以下供电时仅需一颗104电容，无任何其他外部元器件，复位和内部供电稳定，同时提供了宽电压5V的支持，语音效果输出稳定。　

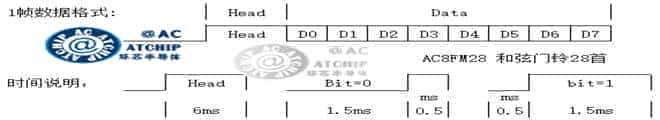

按键都带有触发防抖功能（触发消抖时间为12ms），同时选曲键具有MCU单片机一线通讯功能，以适用单片机应用等场合。

4和弦门铃芯片曲目列表：
1 叮咚两声/ 叮咚2声 DingDong DingDong 2 致爱丽斯 For Elise 3 西敏寺钟声 Westminster Abbey 4 梁祝 Butterfly Love 5 小天鹅 Little Swan Dance 6 红河谷 Red River Valley
7 铁达尼克号 RMS Titanic / Iron darnick No. 8 土耳其进行曲 Turkey March 9 小步舞曲 Minuet , Mozart's Minuet 10 恭喜你 Congratulations 11 威尔逊进行曲 Wilson March 12 爱的罗曼史 Romance de Amor
13 回忆 Memory 14 小美人鱼 The Little Mermaid Ariels Beginning 15 绿袖子 Green Sleeves 16 罗密欧与朱丽叶 Romeo and Juliet

全部试听请点击下载：和弦音乐门铃芯片IC AC8FM16下载　右键可另存为　　

四和弦门铃IC / 4和弦门铃16首音乐IC芯片的优势：　　　　　

触发方式：Selected Key :L/U/R,(门铃音乐选曲键,顺序选取；Voice-Select function)
Play Key : E/U/I, (门铃音乐播放键，Trigger OKY selected melody)
输出信号：Busy Low 3Hz
工作电压：VDD:DC2~5.5V，推荐使用是3.0V和4.5V
静态电流：Isb≤0.1uA@4.5V
工作电流： (无负载) Iop: 1.5mA @4.5V IO输入电流：Iih:12uA@4.5V
IO输出电流：Iol:33mA@4.5V
内置震荡电电阻：INT_OSC:+/-1.5%误差
支持喇叭和蜂鸣片：喇叭是8欧0.5W　范围 :0.25W-1W的喇叭都行.

提供多种产品选择方案,出货形式选择多：
1),直插9Pin模块COB (九个脚的AC80M直插COB，需要定制)
2),直插10Pin模块COB (十个脚的AC90A直插COB，需要定制)
3),SOP8贴片八脚（主打）,裸片封装可以选择。

掩膜成品芯片可以小批批，也可以直接掩膜出货，价格成本便宜，转换灵活，是首单试单时的最佳解决方案，
同时高bit比特率的声音输出，为音质效果和产品市场打下了良好的基础。

　　　
4和弦门铃曲目：4和弦门铃音乐IC 16首十八首　　

1	叮咚两声/ 叮咚2声	DingDong DingDong
2	致爱丽斯	For Elise
3	西敏寺钟声	Westminster Abbey
4	梁祝	Butterfly Love
5	小天鹅	Little Swan Dance
6	红河谷	Red River Valley
7	铁达尼克号	RMS Titanic / Iron darnick No.
8	土耳其进行曲	Turkey March
9	小步舞曲	Minuet , Mozart's Minuet
10	恭喜你	Congratulations
11	威尔逊进行曲	Wilson March
12	爱的罗曼史	Romance de Amor
13	回忆	Memory
14	小美人鱼	The Little Mermaid Ariels Beginning
15	绿袖子	Green Sleeves
16	罗密欧与朱丽叶	Romeo and Juliet

四和弦门铃音乐IC / 4和弦门铃音乐芯片16首常见应用场合：　　　　　

可视门铃，楼宇对讲，无线门铃，高端门铃产品，门内外语音对讲，智能猫眼可视门铃，可视对讲门铃，可视对讲系统,楼宇可视对讲，别墅可视对讲系统，猫眼门铃。
无线可视门铃是一款电子设备，具备“集体化控制”独特优势的双向智能网络控制系统平台，完全依照人们的需求以及现代家居生活需要而研发。无线可视门铃简介无线可视门铃英文名称是 wireless Video door phone或wireless Video door bell。

4, 相关图样：

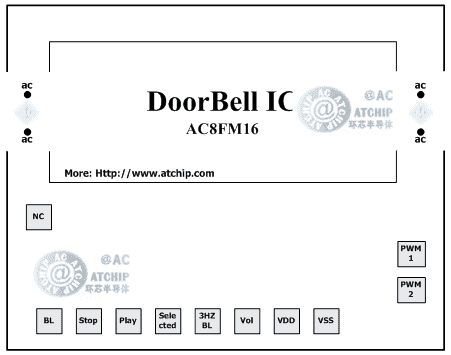

芯片大小规格:焊盘尺寸:80umx80um裸片尺寸:X=840um,Y=956um（晶元）

晶片底盘接地或悬空

和旋门铃芯片裸片图

Note注意事项:
*** The IC substrate must be connected to VSS or Floating. 芯片衬底为接地VSS。
*** At high voltage of 4.5V or higher voltage, VDD Must connected to VSS with a 0.1uF cap for
less power noise. At 3V, VDD may be connected to VSS with a 0.1uF cap.
VDD与VSS之间在4.5伏或者大电流供电时需加一颗104去噪音. 3V供电时建议保留0.1uf电容。
贴片8脚芯片只有播放，选曲，和3HZ busy输出脚。
