双音圣诞3首AC8DC03 (音乐IC应用电路接线图)
圣诞3首双音音乐IC/AC8DC03原理图下载
双音音乐IC圣诞三首应用电路资料:
AC8DC03是一颗PWM声音输出的双音音乐圣诞芯片,共有3首(三首)圣诞系列音乐, 音质效果好，共有2个I/O口,其中1个按键,1个随节奏输出闪灯,无任何外围(不需104电容)，产品方案成本极低.
圣诞音乐芯片产品参数：
触发方式：OKY:L/U/R,(圣诞音乐选曲键,顺序选取；Voice-Select function)
输出信号：IO1: Flash with melody (Sink)
工作电压：VDD:DC1.8~5.5V
静态电流：Isb≤0.1uA@4.5V
工作电流： (无负载) Iop: 1.5mA @4.5V
IO输入电流：Iih:12uA@4.5V
IO输出电流：Iol:33mA@4.5V
内置震荡电电阻：INT_OSC:+/-1.5%误差
支持喇叭和蜂鸣片：喇叭是8欧0.5W 范围 :0.25W-1W的喇叭都行.
出货形式：
COB可出AC80E(6pin可以加闪灯或不加),AC90A和挤压盒板AC80J等、裸片（已烧录好），裸片3-5天交货,COB绑好7-10天交货。
全部试听请点击下载：
圣诞三首双音音乐IC AC8DC03下载 右键可另存为
音乐曲目：圣诞音乐3首
Jingle Bells 铃儿响叮当 |
We Wish You a Merry Christmas祝你圣诞快乐 |
Santa Claus is Coming to Town 圣诞老人进城 |
芯片大小规格:焊盘尺寸:80umx80um裸片尺寸:X=840um,Y=956um（晶元）
晶片底盘接地或悬空

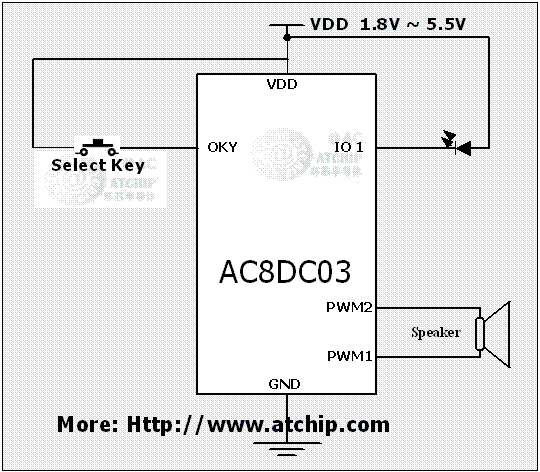

AC8DC03双音音乐IC芯片接线图PWM直推喇叭
音乐芯片系列裸片绑定图 (AC80F2 供参考)
对应脚位: 第一脚,触发脚(与电源正负VDD),触发后发声;第二三脚,直接接喇叭;第四脚,电源正极Vdd;第五脚,电源负极Vss.
若芯片需要104电容,可以正负极间接直插和贴片的...我司的产品绝大部分不需要加104电容(0.1uf),可以更大的为您的产品降低方案成本.
PCB大小规格(AC80F2)：
直插小板间距符合常规DIP直插的标准宽度.金手指适当,铜皮不易脱落.
更多音乐芯片IC产品如:圣诞音乐ic系列,情歌音乐ic系列,儿歌音乐ic系列,门铃音乐IC系列,水晶圣诞音乐等等
请访问:/musicic.asp
