一线通信和弦门铃IC / 和弦门铃芯片28首芯片资料

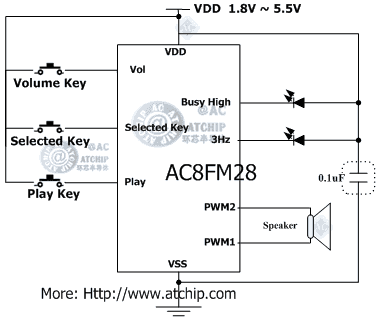

和弦门铃芯片28首芯片资料/AC8FM28原理图下载　　右键点击可以另存为　带音量调节的16脚　　

和弦音乐门铃芯片 / 一线通信和弦门铃IC 28首芯片芯片资料:

AC8FM28是一颗高性能集成MCU的高品质的4通道音乐合成IC，共有28首和弦音乐，直接PWM驱动喇叭的和弦音乐门铃芯片, 音乐音质效果好，音量大音色逼真，让您能充份感受到现场乐器的那种真实感，支持MCU单片机一线通讯来进行控制，为高端方案开发节约了主控芯片的IO资源。

AC8FM28门铃IC 同时支持出OTP硬封装SOP8封装形式,应用线路极其简单，2V低电压仍能正常发声，3V和4.5以下供电时仅需一颗104电容，无任何其他外部元器件，复位和内部供电稳定，同时提供了宽电压5V的支持，语音效果输出稳定。　
按键都带有触发防抖功能（触发消抖时间为12ms），同时选曲键具有MCU单片机一线通讯功能，以适用单片机应用等场合。

一线通信和弦门铃芯片曲目列表：
1 叮咚两声/ 叮咚2声 DingDong DingDong 2 琶音音效 Arpeggio Sound 3 波尔卡 Polka
4 卡门 Toll bar , Kamen 5 老式电话铃声 Vintage Ring Tones 6 西敏寺钟声 Westminster Abbey
7 拉德斯基进行曲 Radetsky March 8 音效135I YinXiao 135I 9 音效I531 YinXiao I531
10 哆唻咪(音乐之声) Do Re Mi（The Sound of Music） 11 回家 Home 12 斯卡布罗集市 Scarborough Fair
13 西班牙女郎 Spanish ladies 14 祝酒歌 Toasting Song , A Toast-Song 15 绿袖子 Green Sleeves
16 土耳其进行曲 Turkey March 17 啊朋友 Oh friend 18 金昏氏 Kim's clan
19 圣诞歌 Merry Christmas 20 小步舞曲 Minuet , Mozart's Minuet 21 漫步舞曲 Walking dance
22 孤独的牧羊人 The Lonely Goatherd 23 胡桃夹子 The Nutcracker 24 爱丽丝 For Elise
25 回忆 Memory 26 威尔逊进行曲 Wilson March 27 生日快乐 Happy Birthday To You
28 雨中浪漫 The rain is romantic

全部试听请点击下载：和弦音乐门铃芯片IC AC8FM28下载　右键可另存为　　

门铃IC / 一线通门铃28首音乐IC芯片的优势：　　　　　

触发方式：Selected Key :E/U/R,(门铃音乐选曲键,顺序选取；Voice-Select function)
Play Key : E/U/I, (门铃音乐播放键，Trigger OKY selected melody)
输出信号：Busy Low 3Hz
工作电压：VDD:DC2~5.5V，推荐使用是3.0V和4.5V
静态电流：Isb≤0.1uA@4.5V
工作电流： (无负载) Iop: 1.5mA @4.5V IO输入电流：Iih:12uA@4.5V
IO输出电流：Iol:33mA@4.5V
内置震荡电电阻：INT_OSC:+/-1.5%误差
支持喇叭和蜂鸣片：喇叭是8欧0.5W　范围 :0.25W-1W的喇叭都行.

提供多种产品选择方案,出货形式选择多：
1),直插9Pin模块COB (九个脚的AC80M直插COB，需要定制)
2),直插10Pin模块COB (十个脚的AC90A直插COB，需要定制)
3),SOP8贴片八脚（主打）,裸片封装可以选择。

掩膜成品芯片可以小批批，也可以直接掩膜出货，价格成本便宜，转换灵活，是首单试单时的最佳解决方案，
同时高bit比特率的声音输出，为音质效果和产品市场打下了良好的基础。

　　　
门铃音乐曲目：和弦门铃音乐IC 28首十八首　　

1	叮咚两声/ 叮咚2声	DingDong DingDong
2	琶音音效	Arpeggio Sound
3	波尔卡	Polka
4	卡门	Toll bar , Kamen
5	老式电话铃声	Vintage Ring Tones
6	西敏寺钟声	Westminster Abbey
7	拉德斯基进行曲	Radetsky March
8	音效135I	YinXiao 135I
9	音效I531	YinXiao I531
10	哆唻咪(音乐之声)	Do Re Mi（The Sound of Music）
11	回家	Home
12	斯卡布罗集市	Scarborough Fair
13	西班牙女郎	Spanish ladies
14	祝酒歌	Toasting Song , A Toast-Song
15	绿袖子	Green Sleeves
16	土耳其进行曲	Turkey March
17	啊朋友	Oh friend
18	金昏氏	Kim's clan
19	圣诞歌	Merry Christmas
20	小步舞曲	Minuet , Mozart's Minuet
21	漫步舞曲	Walking dance
22	孤独的牧羊人	The Lonely Goatherd
23	胡桃夹子	The Nutcracker
24	爱丽丝	For Elise
25	回忆	Memory
26	威尔逊进行曲	Wilson March
27	生日快乐	Happy Birthday To You
28	雨中浪漫	The rain is romantic

和弦门铃音乐IC / 一线通信门铃音乐芯片28首常见应用场合：　　　　　

可视门铃，楼宇对讲，无线门铃，高端门铃产品，门内外语音对讲，智能猫眼可视门铃，可视对讲门铃，可视对讲系统,楼宇可视对讲，别墅可视对讲系统，猫眼门铃。
无线可视门铃是一款电子设备，具备“集体化控制”独特优势的双向智能网络控制系统平台，完全依照人们的需求以及现代家居生活需要而研发。无线可视门铃简介无线可视门铃英文名称是 wireless Video door phone或wireless Video door bell。

4, 相关图样：

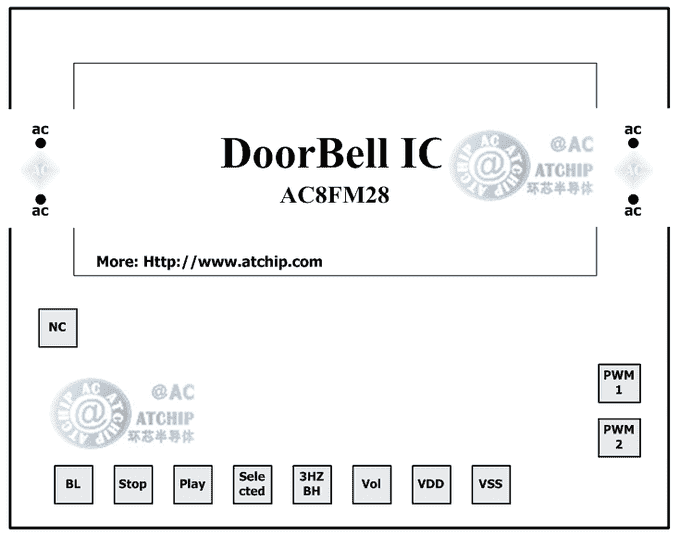

芯片大小规格:焊盘尺寸:80umx80um裸片尺寸:X=840um,Y=956um（晶元）

晶片底盘接地或悬空

和旋门铃芯片裸片图

Note注意事项:
*** The IC substrate must be connected to VSS or Floating. 芯片衬底为接地VSS。
*** At high voltage of 4.5V or higher voltage, VDD Must connected to VSS with a 0.1uF cap for
less power noise. At 3V, VDD may be connected to VSS with a 0.1uF cap.
VDD与VSS之间在4.5伏或者大电流供电时需加一颗104去噪音. 3V供电时建议保留0.1uf电容。
贴片8脚芯片只有播放，选曲，和3HZ busy输出脚。
