58首和弦门铃IC / 和弦门铃芯片58首芯片资料

和弦门铃芯片58首芯片资料/AC8FM58原理图下载  右键点击可以另存为

和弦音乐门铃芯片58首 / 和弦门铃IC 58首芯片芯片资料:

AC8FM58是一颗高性能集成MCU的高品质的4通道音乐合成IC,共有58首和弦音乐,直接PWM驱动喇叭的 和弦音乐门铃芯片, 音乐音质效果好,音量大音色逼真,让您能充份感受到现场乐器的那种真实感,支持MCU单片机一线通讯来进行控制,为高端方案开发节约了主控芯片的IO资源。

AC8FM58门铃IC 同时支持出OTP硬封装SOP8封装形式,应用线路极其简单,2V低电压仍能正常发声,3V和4.5以下供电时仅需一颗104电容,无任何其他外部元器件,复位和内部供电稳定,同时提供了宽电压5V的支持,语音效果输出稳定。
按键都带有触发防抖功能(触发消抖时间为12ms),同时选曲键具有MCU单片机一线通讯功能,以适用单片机应用等场合。

4和弦门铃芯片58首曲目列表:
1 叮咚叮咚 / 叮咚两声 DingDong DingDong 2 致爱丽斯 For Elise 3 波尔卡 Polka 4 卡门哈巴涅拉舞曲 Toll bar, Carmen Habanera 5 爱的音乐盒 Love music box 6 老式电话铃声 Vintage Ring Tones
7 西敏寺钟声 Westminster Abbey 8 叮咚/ 叮咚1声 DingDong 9 音效135I YinXiao 135I 10 音效I531 YinXiao I531 11 叶塞尼亚 Yesenia 12 拉德斯基进行曲 Radetsky March
13 威尔逊进行曲 Wilson March 14 罗密欧与朱丽叶 Romeo and Juliet; 15 金婚曲 golden wedding (50th anniversary) 16 帕格尼尼小提琴 Paganini violin 17 回家 Home 18 饮酒歌《茶花女》 The Lady of the Camellias
19 土耳其进行曲 Rondo Alla Turca 20 铃儿响叮当 Jingle bells 21 斗牛士 matador; torero 22 贝加尔湖畔 Baikal Lake 23 杜鹃圆舞曲 cuckoo waltz 24 秋日的私语 A Comme Amour;
25 雨中浪漫 The rain is romantic 26 绿袖子 Green Sleeves 27 胡桃夹子一 the Nutcracker 28 胡桃夹子二 the Nutcracker 2 29 孤独的牧羊人 The Lonely Goatherd 30 圣诞快乐 Merry Christmas
31 罗莎回旋曲 Rosa Rondo 32 爱的罗曼史 Romance de Amor 33 鸟叫 Bird Tweet,cuckoo 34 莫斯科郊外的晚上 Moscow Nights 35 塞纳河 seine 36 斯卡布罗集市 Scarborough Fair
37 美人鱼 mermaid 38 恭喜你 Congratulations 39 雪绒花 Edelweiss 40 苏三娜 Oh,Susanna 41 莫扎特 Mozart 42 四小天鹅 Four whistling swans
43 快乐的星期 Happy week 44 水边阿狄妮娜 Waterside A de Nina 45 G 大调弦乐曲 String music in G major 46 红河谷 Red River Valley 47 四季交响曲 Four seasons Symphony 48 卡门序曲 Carman Overture
49 生日快乐 Happy birthday to you 50 巴赫小步舞曲 Minuet 51 海顿交响曲 Symphonies by Joseph Haydn 52 胜利进行曲 Victory March 53 回忆 Memory 54 麦兜舞曲 McDull
55 西班牙女郎 Spanish ladies 56 经典铃声 nokia tune classic ring 57 摇篮曲 lullaby 58 哆唻咪《音乐之声》 Do Re Mi (The Sound of Music)

全部试听请点击下载:      和弦音乐门铃芯片IC AC8FM58下载 右键可另存为

门铃IC / 和弦门铃58首 音乐IC芯片的优势:

触发方式:Selected Key :L/U/R,(门铃音乐选曲键,顺序选取;Voice-Select function)
Play Key : E/U/I, (门铃音乐播放键,Trigger OKY selected melody)
输出信号:Busy Low 3Hz
工作电压:VDD:DC2~5.5V,推荐使用是3.0V和4.5V
静态电流:Isb≤0.1uA@4.5V
工作电流: (无负载) Iop: 1.5mA @4.5V IO输入电流:Iih:12uA@4.5V
IO输出电流:Iol:33mA@4.5V
内置震荡电电阻:INT_OSC:+/-1.5%误差
支持喇叭和蜂鸣片:喇叭是8欧0.5W 范围 :0.25W-1W的喇叭都行.

提供多种产品选择方案,出货形式选择多:
1),直插9Pin模块COB (九个脚的AC80M直插COB,需要定制)
2),直插10Pin模块COB (十个脚的AC90A直插COB,需要定制)
3),SOP8贴片八脚(主打),裸片封装可以选择。

掩膜成品芯片可以小批批,也可以直接掩膜出货,价格成本便宜,转换灵活,是首单试单时的最佳解决方案,
同时高bit比特率的声音输出,为音质效果和产品市场打下了良好的基础。


门铃音乐曲目:和弦门铃音乐IC 58首十八首



1
叮咚叮咚 / 叮咚两声 DingDong DingDong
2
致爱丽斯 For Elise
3
波尔卡 Polka
4
卡门哈巴涅拉舞曲 Toll bar, Carmen Habanera
5
爱的音乐盒 Love music box
6
老式电话铃声 Vintage Ring Tones
7
西敏寺钟声 Westminster Abbey
8
叮咚/ 叮咚1声 DingDong
9
音效135I YinXiao 135I
10
音效I531 YinXiao I531
11
叶塞尼亚 Yesenia
12
拉德斯基进行曲 Radetsky March
13
威尔逊进行曲 Wilson March
14
罗密欧与朱丽叶 Romeo and Juliet
15
金婚曲 golden wedding (50th anniversary)
16
帕格尼尼小提琴 Paganini violin
17
回家 Home
18
饮酒歌《茶花女》 The Lady of the Camellias
19
土耳其进行曲 Rondo Alla Turca
20
铃儿响叮当 Jingle bells
21
斗牛士 matador; torero
22
贝加尔湖畔 Baikal Lake
23
杜鹃圆舞曲 cuckoo waltz
24
秋日的私语 A Comme Amour
25
雨中浪漫 The rain is romantic
26
绿袖子 Green Sleeves
27
胡桃夹子一 the Nutcracker 1
28
胡桃夹子二 the Nutcracker 2
29
孤独的牧羊人 The Lonely Goatherd
30
圣诞快乐 Merry Christmas
31
罗莎回旋曲 Rosa Rondo
32
爱的罗曼史 Romance de Amor
33
鸟叫 Bird Tweet,cuckoo
34
莫斯科郊外的晚上 Moscow Nights
35
塞纳河 seine
36
斯卡布罗集市 Scarborough Fair
37
美人鱼 mermaid
38
恭喜你 Congratulations
39
雪绒花 Edelweiss
40
苏三娜 Oh,Susanna
41
莫扎特 Mozart
42
四小天鹅 Four whistling swans
43
快乐的星期 Happy week
44
水边阿狄妮娜 Waterside A de Nina
45
G 大调弦乐曲 String music in G major
46
红河谷 Red River Valley
47
四季交响曲 Four seasons Symphony
48
卡门序曲 Carman Overture
49
生日快乐 Happy birthday to you
50
巴赫小步舞曲 Minuet
51
海顿交响曲 Symphonies by Joseph Haydn
52
胜利进行曲 Victory March
53
回忆 Memory
54
麦兜舞曲 McDull
55
西班牙女郎 Spanish ladies
56
经典铃声 nokia tune,classic ring
57
摇篮曲 lullaby
58
哆唻咪《音乐之声》 Do Re Mi (The Sound of Music)



和弦门铃音乐IC / 门铃音乐芯片58首常见应用场合:

可视门铃,楼宇对讲,无线门铃,高端门铃产品,门内外语音对讲,智能猫眼可视门铃,可视对讲门铃,可视对讲系统,楼宇可视对讲,别墅可视对讲系统,猫眼门铃。
无线可视门铃是一款电子设备,具备“集体化控制”独特优势的双向智能网络控制系统平台,完全依照人们的需求以及现代家居生活需要而研发。无线可视门铃简介无线可视门铃英文名称是 wireless Video door phone或wireless Video door bell。

4, 相关图样:

智能猫眼可视门铃,
可视对讲系统,别墅可视对讲系统,猫眼门铃,门内外语音对讲
可视对讲门铃,可视对讲系统,楼宇可视对讲,楼宇对讲,别墅可视对讲系统,猫眼门铃,门内外语音对讲,门铃芯片 可视门铃,智能猫眼可视门铃,可视对讲门铃,可视对讲系统 可无线门铃,高端门铃产品,门内外语音对讲,智能猫眼可视门铃,楼宇对讲,别墅可视对讲系统
智能猫眼可视门铃,可视对讲门铃,可视对讲系统,楼宇可视对讲,楼宇对讲,别墅可视对讲系统, 智能猫眼可视门铃,可视对讲门铃,可视对讲系统,别墅可视对讲系统 可视门铃,楼宇对讲,无线门铃,高端门铃产品,门内外语音对讲,智能猫眼可视门铃,可视对讲门铃,可视对讲系统 可视门铃,无线门铃,可视对讲系统,门内外语音对讲
门内外语音对讲,无线门铃,高端门铃产品 请按门铃,门铃芯片可视对讲系统

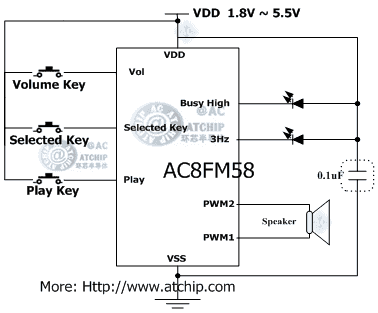

AC8FM58和弦音乐门铃IC芯片接线图PWM直推喇叭


和旋门铃58首音乐IC接线电路

选曲键内置了单线MCU控制,并且有按键防抖功能,没有独立占用芯片IO口(SOP8无音量键,大量时可以定制音量键)。



SIP 10Pin COB Package Information 门铃芯片10脚直插COB软封装资料

/// 最常见语音芯片COB软封装形式

AC8FM58 AC8FM36 –和弦门铃芯片 IC
Sip 10Pin COB AC90A
单列直插COB脚位资料


门铃芯片10脚COB

请参照实际样品情况.
直插1-10脚顺序为从左至右.

实物图片,仅供参考.
若有改动,恕不另行通知.

直插语音COB脚位资料AC80M

门铃芯片10脚COB实物

直插10脚COB脚位资料:

PIN

NAME

1

Busy High

2

3Hz

3

Play Key

4

Selected Key

5

Volume Control

6

NC

7

PWM1

8

PWM2

9

VDD

10

VSS




AC8FM58 封装形式DIP8 / SOP8




AC8FM58- SOP8
和弦门铃芯片58首音乐IC
OTP 8脚硬封装芯片资料

    AC8FM58DIP8SOP8_OTP30s硬封装DIP8/SOP8图片



最常用最常见的硬封装形式:

直插八脚DIP8封装和
贴片八脚SOP8封装

6脚选曲键具有MCU单片机一线通讯功能

MCU模式下第7脚可以改3Hz为常亮(BUSY)功能


PIN
NAME
1
PWM1
2
PWM2
3
VDD5
4
NC
5
Play Key
6
Selected Key
7
BL 3Hz
8
VSS







SOP8贴片芯片封装尽寸大小(SOP SIZE):

SOP8贴片芯片封装尽寸大小(SOP SIZE):





一线通信协议部分:(每个按键都有MCU一线通讯功能)

一线通信协议部分:1帧数据格式说明,仅供参考



MCU一线通讯一线通信协议实例,发送代码0XA3B10100011



数据命令功能定义说明:

0X000xN: 音乐 1~(N+1) 十六进制

0XE8: 有音乐+有闪灯
0XE9:有音乐+无闪灯
0XEA:无音乐+有闪灯
0XEB: 有音乐+灯常亮

0XF0:音量 1 0XF1:音量 2 ... 0XF7:音量 8

0XF8:有音乐+有闪灯
0XF9:有音乐+无闪灯
0XFA:无音乐+有闪灯
0XFB:播放
0XFC:下选
0XFD:上选
0XFE:音量

0XFF:STOP





请注意!
静电敏感器件请做好电磁干扰防范
esd静电敏感器件请做好电磁干扰防范


电路操作注意事项:

静电在很多地方都会产生,采取下面的防护措施,可以有效的防止 MOS 电路由于受 静电放电影响而损坏:。

● 操作人员要通过防静电腕带接地。

● 设备务必外壳接地。

● 装配过程中使用的工具必须接地。

语音芯片常见注意事项:

1,语音芯片的喇叭常规为:8欧0.25-0.5瓦。欧姆值范围:8-32欧,值变大时音量变小变柔。欧功率值范围:0.25-1瓦(W)。无法驱动4欧喇叭和2W以上的喇叭。

2,语音芯片电路中正负极的104电容(0.1uF),除极少数简易功能芯片在纽扣电池4.5V以下供电时,都不能省去,否则会引发不发声音,声音中断,杂音等不良情况。

● 电容设计线路板时,离芯片越近越好!

● 正负极的104电容,除特别注明的简易功能芯片外,一定不能省!

3,应用电路中存在变压器,马达和大电感元件时,语音芯片应按电磁规范,做好相应防范措施,语音芯片属于敏感器件
