水晶圣诞芯片 / 圣诞音乐铃8首和弦芯片资料
水晶圣诞八首和弦芯片资料/AC8FC08原理图下载 右键点击可以另存为
水晶圣诞圣诞芯片 / 圣诞音乐铃和弦音乐IC 8首芯片资料 ：环 " 芯
和弦水晶圣诞音乐铃音乐芯片曲目列表：
1 铃儿响叮咚 Jingle Bells
2 祝你圣诞快乐 We Wish You A Merry Christmas
3 平安夜 Silent Night
4 装饰圣诞大厅 Deck The Halls
5 普世欢腾环 " 芯 Joy To The World
6 圣诞佳音 The First Noel
7 听！天使在歌唱 Hark! The Herald Angel Sing
8 哦，圣诞树 Oh, Christmas Tree
全部试听请点击下载：
和弦音乐圣诞音乐铃芯片IC AC8FC08下载 右键可另存为
和弦圣诞音乐八首功能描述，四个按键四个输出：
KA0 E/U/I (顺序播放单首) 按一下，播放单首歌曲一遍后停止，在歌曲播放中触发该按键无效，播放完毕后再次触发则播放下一首。 KA1 L/H/X (循环播放八首歌曲) 持续按着按键，八首歌曲会一直顺序循环播放；放开按键后，歌曲立即停止播放；下次触发会从下一首开始播放。播放中可以被其它按键触发，跳到下一首开始播放。KA2 E/U/R + On/Off (顺序播放单首歌曲) 按一下，播放单首歌曲一遍后停止，在歌曲播放中可以再次触发该按键，执行 OFF 功能；播放结束后，再次触发则播放下一首。 KA3 Volume Contorl Key. 三级音量控制键 上电默认最大声，每触发一次降一级音量，直到最小音量，再触发则又回到最大声，依此循环…(只有在播放时触发此按键才有效)LB0 BUSY 忙信号输出反馈脚环 " 芯 ，BUSY Low功能，与正可以接灯，声音播放时亮灯。LB1 LB2 LB3 渐变三原色灯输出 可带高亮LED，可带三原色灯（红绿蓝等），输出七彩灯效。
圣诞IC / 圣诞 音乐铃芯片8首 音乐IC芯片的优势：
和弦圣诞8首AC8FC08音乐芯片IC 内置电阻、外围少元器件，电路简单．提供多种产品选择方案,出货形式选择多：
掩膜成品芯片可以小批批，也可以直接掩膜出货，价格成本便宜，转换灵活，是首单试单时的最佳解决方案，
音乐盒九首
1
铃儿响叮咚
Jingle Bells
2
祝你圣诞快乐
We Wish You A Merry Christmas
3
平安夜
Silent Night
4
装饰圣诞大厅
Deck The Halls
5
普世欢腾
Joy To The World
6
圣诞佳音
The First Noel
7
听！天使在歌唱
Hark! The Herald Angel Sing
8
哦，圣诞树
Oh, Christmas Tree
音乐 IC / 圣诞音乐芯片8首常见应用场合：
1, 水晶 音乐盒， 音乐琴，电子音乐琴，电子八音琴，八音盒音乐铃，水晶钢琴音乐盒，Musical Movement。 环 " 芯 水晶音乐盒 ，圣诞音乐盒 ，八音盒

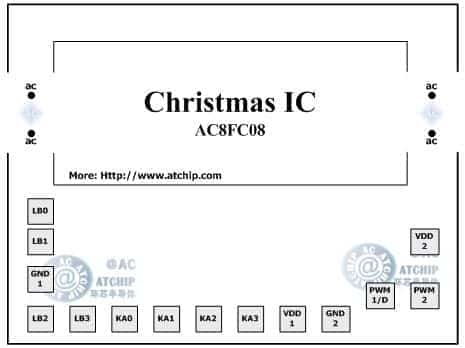

芯片大小规格:焊盘尺寸:80umx80um裸片尺寸:X=840um,Y=956um（晶元）
Note 注意事项 : *** The IC substrate must be connected to VSS or Floating. 芯片衬底为接地 VSS 。 *** At high voltage of 4.5V or higher voltage, VDD Must connected to VSS with a 0.1uF cap for less power noise. At 3V, VDD may be connected to VSS with a 0.1uF cap. VDD 与 VSS 之间在 4.5 伏或者大电流供电时需加一颗 104 去噪音 . 3V 供电时建议保留 0.1uf 电容。 贴片 8 脚芯片只有播放，选曲，和 3HZ busy 输出脚。
AC8FC08和弦圣诞音乐铃音乐IC芯片接线图PWM直推喇叭
选曲键内置了单线MCU控制，并且有按键防抖功能，没有独立占用芯片IO口（SOP8无音量键，大量时可以定制音量键）。
SIP 10Pin COB Package Information 圣诞音乐铃音乐芯片10脚直插COB软封装资料
/// 最常见语音芯片COB软封装形式
AC8FC08 AC8FM36 – 和弦圣诞音乐铃音乐芯片 IC Sip 10Pin COB AC90A 单列直插 COB 脚位 资料
请参照实际样品情况.
实物图片,仅供参考.
直插语音COB脚位资料AC80M
直插10脚COB脚位资料:
PIN
NAME
1
LB0-Busy Low
2
LB1-Led red
3
LB2-Led Green
4
LB3-Led Blue
5
KA0-EUI
6
KA1-LHX
7
PWM1
8
PWM2
9
VDD
10
VSS
AC8FC08 SIP COB Information 圣诞音乐铃圣诞直插COB软封装资料
/// 最常见语音芯片COB封装形式
AC8FC08圣诞音乐铃芯片 -SIP AC80E 单列直插 COB 脚位 资料
直插1-6脚顺序为从左至右.
直插语音COB脚位资料AC80E
实物图片,仅供参考.
直插6脚COB脚位资料:
PIN
NAME
1
KA0(EUI)
2
KA1(LHX)
3
PWM1
4
PWM2
5
VDD
6
VSS
AC8FC08 圣诞音乐铃封装形式DIP8 / SOP8
AC8FC08- SOP8
最常用最常见的硬封装形式：
直插八脚DIP8封装和
6脚选曲键具有MCU单片机一线通讯功能
MCU模式下第7脚可以改3Hz为常亮（BUSY）功能
Pin
NAME
1
T ( NC )
2
KA0
3
KA1
4
PWM1/DAC
5
PWM2
6
VDD
7
VSS
8
KB0
DIP8 双列直插封装尺寸大小 (PDIP SIZE):
SOP8 贴片芯片封装尽寸大小 (SOP SIZE):
一线通信协议部分：（选曲键都有MCU一线通讯功能,仅仅部分产品支持）
数据命令功能定义说明 : 0X00 ～ 0xN : 音乐 1~(N+1) 十六进制
0XE8 : 有音乐 + 有闪灯 0XE9 : 有音乐 + 无闪灯 0XEA : 无音乐 + 有闪灯 0XEB : 有音乐 + 灯常亮
0XF0:音量 1 0XF1:音量 2 ... 0XF7:音量 8
0XF8 : 有音乐 + 有闪灯 0XF9 : 有音乐 + 无闪灯 0XFA : 无音乐 + 有闪灯 0XFB : 播放 0XFC : 下选 0XFD : 上选 0XFE : 音量
0XFF:STOP
音乐芯片系列裸片绑定图样例 (AC80F2 供参考)
对应脚位: 第一脚,触发脚(与电源正负VDD),触发后发声;第二三脚,直接接喇叭;第四脚,电源正极Vdd;第五脚,电源负极Vss.
若芯片需要104电容,可以正负极间接直插和贴片的...我司的产品绝大部分不需要加104电容(0.1uf),可以更大的为您的产品降低方案成本.
PCB大小规格(AC80F2)：
直插小板间距符合常规DIP直插的标准宽度.金手指适当,铜皮不易脱落.
