矩阵十三键电子琴和弦音乐芯片带灯原理接线图

矩阵十三键电子琴和弦音乐芯片带灯资料简介:

矩阵十三键电子琴芯片是在AC8EE12八和弦儿歌音乐芯片基础上，拓展芯片的更多IO口，通过内部矩阵，开发出来的十三键电子琴，多键玩具产品方案，直接PWM驱动喇叭，共有12首8和弦儿歌音乐，和弦音质好，音量大音色逼真。

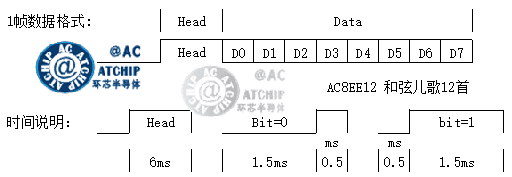

AC8EE12儿歌音乐电子琴多键方案芯片常规裸片出货，支持客户PCBA线路板定制。同时选曲播放键Ka0支持MCU一线通讯来进行控制，同时具有触发防抖功能（触发消抖时间为12ms），保留了音量调节功能，为高端方案开发节约了主控芯片的IO资源，外围仅需一颗104电容。

AC8EE12八和弦儿歌掩膜芯片最多可以矩阵做到13个按键+1个LED灯，下面分别列出部分应用方案简单概述：

1）SOP8封装，3个按键+1个LED灯，Ka0，Select Key选曲键12首音乐顺序播放，IO1,BL 3Hz闪灯，Kb0，Jingle bell，铃儿响叮当播放，Kb1，TwoTigers，两只老虎播放。
2）AC80E6脚COB封装，1个按键+1个LED灯，Ka0，Select Key选曲键12首音乐顺序播放，IO1,BL 3Hz闪灯，其他脚位可以批量时定制，能单独播放其中的任何曲目。

3）AC8EE12儿歌音乐电子琴多键方案共有8个I/O口，其中1个普通按键选曲播放键，1个3HZ闪灯，其余6个IO与正极VDD矩阵组成12个功能键，独立播放12首音乐，与选曲播放键顺序相对应，标准COB封装为AC90A十脚线路板COB，满足12个矩阵功能键IO需求。
4）各种矩阵电子玩具方案，如SOP8贴片封装，AC80E6脚COB封装，13键电子琴， 12键儿歌音乐产品，10键和弦儿童玩具，9键电子玩具琴，8键音乐玩具，6键和弦音乐琴等，详见其他方案产品资料。

矩阵十三键电子琴和弦音乐芯片IC产品参数：:

工作电压： VDD: DC 2 ~ 5V，建议3V和4.5V，语音芯片的最优电压选择。
静态电流： Isb ≤1uA @4.5V
工作电流： (无负载) Iop: 1mA @3V
内置震荡电电阻：INT_OSC: +/- 1.5% 误差

和弦儿歌音乐IC / 多键音乐琴芯片12首常见应用场合：　　　　　

1, 水晶音乐琴，电子音乐琴，电子八音琴，儿童电子琴，水晶钢琴音乐盒，Musical Movement。
2, 音乐水晶球，八音琴音乐铃，多键儿歌音乐产品等等
3, 相关图样：

八音盒替代，八音盒主要指机械发音器的音乐盒水晶球，圣诞水晶球。音乐城堡等等八音盒替代，八音盒钢琴音乐盒木制音乐琴发音器的音乐盒

八音盒替代，八音盒主要指机械发音器的音乐盒八音盒，水晶音乐琴，电子琴的音乐盒

八和弦儿歌十三键电子琴音乐芯片出货形式:

掩膜裸片芯片，无需掩膜费，库存不足时交期为30天。

标准COB封装AC90A十脚线路板COB，满足12个矩阵功能键IO需求。

批量情况下，可以定制COB出货（裸片芯片和线路板有库存情况下，COB绑定7-10天交货）。

全部试听请点击下载：和弦音乐儿歌12首AC8EE12音源下载　右键可另存为　　

音乐芯片曲目：八和弦儿歌音乐12首

世界经典名曲，不受版权限制。
AC8EE12以音乐原曲为基础，运用现代音乐技术，对效果和旋律进行了新的音效升级。

1生日快乐 Happy birthday to you

2小星星 Twinkle Twinkle little star

3铃儿响叮咚 Jingle bell

4伦敦桥 London bridge is falling down

5玛丽有只小绵羊 MARY HAD A LITTLE LAMB

6雅克兄弟（两只老虎） Are you sleeping英国

7甜蜜的家庭 Sweet Home

8划船歌 Row, Row, Row Your Boat

9小婴孩 Little baby

10小鸭子 Duckling

11小蜜蜂 Littie Bee

12火车快开 The train is leaving quickly.

音乐芯片裸片大小规格和矩阵十三键电子琴接线原理图:

焊盘尺寸:70umx70um裸片尺寸:X=1200um,Y=956um（晶元）

晶片底盘接地或悬空，裸片资料仅供参考！

音乐芯片裸片大小规格和矩阵十三键电子琴接线原理图

S3	伦敦桥	S6	玛丽	S9	雅克兄弟	S12	甜蜜的家庭
S2	生日快乐	S5	小星星	S8	铃儿响叮咚	S11	划船歌
S1	小鸭子	S4	小蜜蜂	S7	火车快开	S10	小婴孩

Ka0循环按键12首循环播放，La1为3Hz闪灯。
常用于13键电子琴，儿童音乐琴产品。

AC8EE12 – 和弦儿歌12首芯片线路板

矩阵十三键电子琴和弦音乐芯片带灯 10Pin COB AC90A
单列直插COB脚位资料

矩阵十三键电子琴和弦音乐芯片带灯儿歌芯片

请参照实际样品情况.
直插1-10脚顺序为从左至右. 11按键Ka0，12LED。

实物图片PCB,仅供参考.
若有改动,恕不另行通知.

直插语音COB脚位资料AC90A

实物图片PCBA,仅供参考.

门铃芯片10脚COB实物

直插10脚COB脚位资料:

11按键Ma0，12LED。

PIN	NAME
1	Ma2
2	Ma3
3	Mb0
4	Mb1
5	Mb2
6	Mb3
7	PWM1
8	PWM2
9	VDD
10	VSS

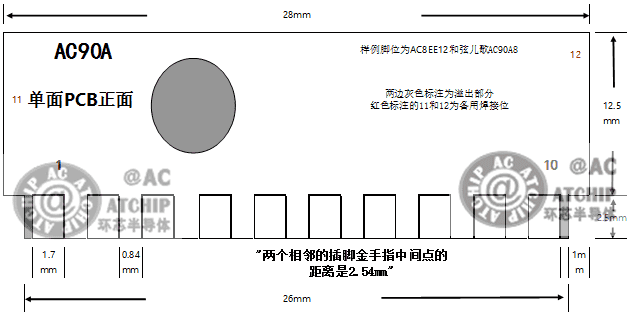

PCB大小规格尺寸(AC90A语音芯片软封装COB尺寸基本脚位)：

直插小板间距符合常规DIP直插的标准宽度.金手指适当,铜皮不易脱落.

请参照实际样品情况. 直插1-10脚顺序为从左至右.

AC8EE12和弦儿歌音乐芯片接线图PWM直推喇叭

触发方式： Ka0:L/U/R，(12首音乐顺序播放键，顺序选取一直按住一直循环响；12 song Music Play Key function)
Kb0:L/U/R，(铃儿响叮当音乐播放键；Jingle bell)
Kb1:L/U/R，(两只老虎播放键；Two Tigers)
输出信号：LED灯脚：IO1: 3HZ节奏(一秒闪烁三下，Sink与正极接灯)
直推喇叭：支持喇叭和蜂鸣片：喇叭是8欧0.5W　叭都行。范围 : 0.25W-1W的喇叭

AC8EE12和弦儿歌音乐芯片接线图PWM直推喇叭

AC8EE12 2和弦儿歌音乐芯片封装形式DIP8 / SOP8

AC8EE12- SOP8
和弦儿歌音乐芯片28首音乐IC
OTP 8脚硬封装芯片资料

AC8EE12- SOP8贴片八脚和弦门铃芯片

最常用最常见的硬封装形式：

直插八脚DIP8封装和
贴片八脚SOP8封装

5脚选曲键具有MCU单片机一线通讯功能

MCU模式下第6脚3Hz闪灯功能可以用来做反馈

PIN	NAME
1	PWM1
2	PWM2
3	VDD5
4	Vss
5	Ka0 Select Key
6	IO1 Led BL 3Hz
7	Kb0 jinglebell
8	Kb1 Two tigers

正负极Vdd，VSS之间必须接104电容。

脚位符号描述 1 Pwm1 声音输出，PWM1喇叭 2 Pwm2 声音输出，PWM2喇叭 3 Vdd 电源正极 4 Vss 电源负极，接地 5 Ka0 Select Key 选曲键 6 IO1 BL 3Hz 3Hz闪灯 Busy Low 7 Kb0 Jingle bell 铃儿响叮当播放 8 Kb1 TwoTigers 两只老虎播放

SOP8贴片芯片封装尽寸大小(SOP SIZE):

SOP8贴片芯片封装尽寸大小(SOP SIZE):
