八和弦儿歌12首音乐芯片资料 AC8EE12 / 原理接线图
儿歌12首和弦音乐芯片/AC8EE12原理图下载 右键点击可以另存为。
双音儿歌IC十二首描述资料简介: 和弦音乐儿歌芯片 ，直接PWM驱动喇叭的8和弦音乐儿歌芯片，共有12首儿歌和弦音乐， 8和弦音质音量大音色逼真，硬封装SOP8贴片共有4个I/O口，其中3个按键，1个3HZ闪灯，支持MCU一线通讯来进行控制，保留了音量调节功能，为高端方案开发节约了主控芯片的IO资源，外围仅需一颗104电容。13键电子琴 ，8键音乐玩具 等，详见其他方案产品资料。和弦儿歌芯片IC产品参数：: 工作电压： VDD: DC 2 ~ 5V，建议3V和4.5V，语音芯片的最优电压选择。工作电流： (无负载) Iop: 1mA @3V 和弦儿歌芯片出货方式 :
掩膜芯片贴片八脚SOP8 / 150mil出货，无需掩膜费，3-7天交货。
批量情况下，可以定制COB出货（AC80E 6Pin线路板， 掩膜芯片Die库存充足情况下，COB绑好7-10天交货）。
音乐 IC / 多键音乐琴芯片12首常见应用场合：
1, 水晶音乐琴，电子音乐琴，电子八音琴，八音盒音乐铃，水晶钢琴音乐盒，Musical Movement。
全部试听请点击下载：
和弦音乐儿歌12首AC8EE12音源下载 右键可另存为
音乐曲目：儿歌音乐12首
世界经典名曲，不受版权限制。
1生日快乐 Happy birthday to you
2小星星 Twinkle Twinkle little star
3铃儿响叮咚 Jingle bell
4伦敦桥 London bridge is falling down
5玛丽有只小绵羊 MARY HAD A LITTLE LAMB
雅克兄弟（两只老虎） Are you sleeping英国
7甜蜜的家庭 Sweet Home
8划船歌 Row, Row, Row Your Boat
9小婴孩 Little baby
10小鸭子 Duckling
11小蜜蜂 Littie Bee
12火车快开 The train is leaving quickly.

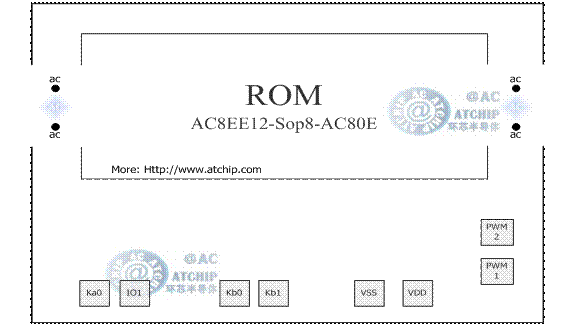

芯片裸片大小规格:焊盘尺寸:80umx80um裸片尺寸:X=1200um,Y=856um（晶元）
AC8EE12和弦儿歌音乐芯片接线图PWM直推喇叭
触发方式： Ka0:L/U/R，(12首音乐顺序播放键，顺序选取一直按住一直循环响；12 song Music Play Key function)Kb1:L/U/R，(雅克兄弟（两只老虎） Are you sleeping英国) 输出信号：LED灯脚：IO1: 3HZ节奏(一秒闪烁三下，Sink与正极接灯) 直推喇叭： 支持喇叭和蜂鸣片：喇叭是8欧0.5W 叭都行。 范围 : 0.25W-1W的喇叭
AC8EE12 2和弦儿歌音乐芯片封装形式DIP8 / SOP8
AC8EE12- SOP8
最常用最常见的硬封装形式：
直插八脚DIP8封装和
5脚选曲键具有MCU单片机一线通讯功能
MCU模式下第6脚3Hz闪灯功能可以用来做反馈
PIN
NAME
1
PWM1
2
PWM2
3
VDD5
4
Vss
5
Ka0 Select Key
6
IO1 Led BL 3Hz
7
Kb0 Mary
8
Kb1 AY Sleeping
脚 位 符 号 描 述
1 Pwm1 声音输出，PWM1喇叭
2 Pwm2 声音输出，PWM2喇叭
3 Vdd 电源正极
4 Vss 电源负极，接地
5 Ka0 Select Key 选曲键
6 IO1 BL 3Hz 3Hz闪灯 Busy Low
7 Kb0 Mary 玛丽有只小绵羊 播放
8 Kb1 Are you sleeping英国,雅克兄弟（两只老虎） 播放
SOP8 贴片芯片封装尽寸大小 (SOP SIZE):
一线通信协议部分：（每个按键都有MCU一线通讯功能）
数据命令功能定义说明 : 0X00 ～ 0xN : 音乐 1~(N+1) 十六进制
0XF0:音量1 0XF1:音量2 ... 0XF7:音量8 0XFE:音量; Vol step by step
0XF8 : 有音乐 + 有闪灯 0XF9 : 有音乐 + 无闪灯 0XFA : 无音乐 + 有闪灯 0XFB : 播放 0XFC : 0XFC:下选; next 0XFD:上选; previous 0XFE : 音量
0XFF:停止；STOP
/// 最常见语音芯片COB封装形式
AC8EE12 – 和弦儿歌12首 芯片线路板
矩阵十三键电子琴 和弦音乐芯片带灯 10Pin COB AC90A 单列直插 COB 脚位 资料
请参照实际样品情况.
实物图片PCB,仅供参考.
直插语音COB脚位资料AC90A
实物图片PCBA,仅供参考.
直插10脚COB脚位资料:
11按键Ma0，12LED。
PIN
NAME
1
Ma2
2
Ma3
3
Mb0
4
Mb1
5
Mb2
6
Mb3
7
PWM1
8
PWM2
9
VDD
10
VSS
AC8EE12 -SIP AC80E 八和弦儿歌12首音乐芯片 单列直插 COB 脚位 资料
直插1-6脚顺序为从左至右.
直插语音COB脚位资料AC80E
实物图片,仅供参考.
直插6脚COB脚位资料:
PIN
NAME
1
PWM1
2
PWM2
3
Ka0 Select key
4
IO1 BL_3Hz
5
VDD
6
VSS
