消防类专用四声报警电路报警器芯片 ACS9561/SOP8

消防类专四声报警用报警器芯片资料ACS9561 四声报警警报器芯片资料下载，右键可以另存为

消防类四声报警专用报警器芯片资料:新产品AC9561更高性价比，价格低至0.23

ACS9561是一颗最常见的的消防类四声报警专用报警器芯片, 内置3种常规报警音效和机关枪声：1警车110，2消防车火警119，3救护车声120，4机关枪。可以自由选择想要的警报声。
常用于玩具，警报器，家居安防产品以及各种小家电产品警报提醒，通过震荡电阻Rosc可用来调整声音速度。

报警器芯片四声报警功能叙述:

可选择4种声效，通过F1和F2脚进行报警声音效果选择；
外接NPN晶体管可驱动喇叭，单音演奏；
上电自动复位；
改变外接电阻可调节内部RC振荡器振荡频率。频率容许误差：±30%；
可调电阻，阻值越大，声音速度越慢，阻值越小越。

无需触发，上电循环响警报声。


四声报警警报声声音效果下载:

警报声四声报警下载1（Rsc为标准200K，语速正常）;

四声警报单个警报声下载（Rsc为标准200K，右键另存为）：
1警车警笛siren110，2救火消防车火警声fireengine119，3救护车声ambulance120，4机关枪machine gun。

可以通过震荡电阻调整语速。

消防类四声报警专用报警器芯片的常见应用场合：　　　　　

1,声光报警器（Audible and visual alarm）又叫声光警号，是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，可以露天、室外使用。
2, 车辆防盗系统，高音报警系统，工业电子警报器 矿用报警装置。
3, 家庭防盗系统，燃气安全报警，消防车火警119,消防安全报警系统等等

4, 相关图样：

消防类四声报警专用报警器音效芯片电气特性参数（ELECTRICAL CHARACTERISTICS）： 　　　　　

Parameter 参数	Symbol 符号	Conditions 测试条件	Min 最小	Type 典型	Max 最大	Unit 单位
Operating voitage 工作电压	VDD		3		5	V
Standby current 静态电流	Idd	No Load	-	2		mA
OPerating current 工作电流	IOP		-	0.1	0.5	mA
Buzzet Driving current 推动电流	Iob	＠Vds=1V		2	-	mA
Oscillatort Frequency 振荡频率	Fosc	R=300K		128		KHz
Operating temperature 工作温度	Temp		0	25	60	℃

声音内容：四声警报声音效，上电长响

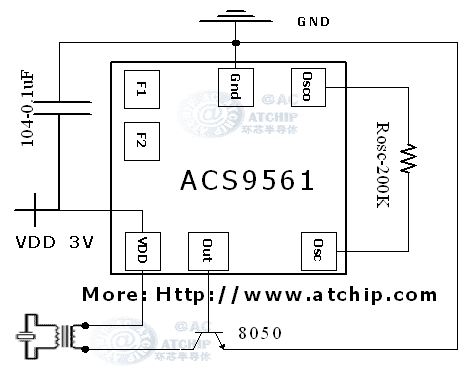

消防类四声报警专用报警器芯片应用电路:

触发方式：上电长响，功放电路推蜂鸣片。
震荡电阻：150K-240K（可以自己调整语速，常规为200）

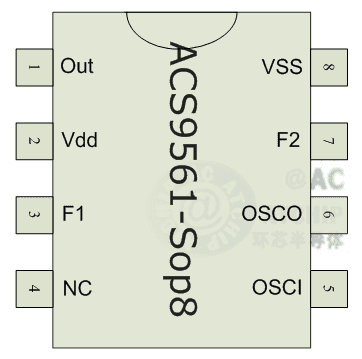

ACS9561四声报警声音效报警器芯片软封装SOP8脚位图 (供参考)

　

　　

ACS9561 - DIP8 / SOP8 四声音效警报消防车报警器芯片贴片8脚

最常用最常见的硬封装形式： 直插八脚DIP8封装和 贴片八脚SOP8封装 Sop8封装规格(150Mil) 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 PIN NAME 1 Out 2 VDD 3 F1 4 NC 5 VSS 6 F2 7 OSCO 8 OSCI

　

符 号 描 述 脚 位 Out 声音输出，蜂鸣片和喇叭 1 VDD 电源正极 2 F1 Key1声音选择脚 3 NC 悬空 4 OSCI 电源外接振荡电阻，阻值为 200K 时常规语速 5 OSCR 6 F2 Key2声音选择脚 7 VSS 地 8

　　 　　

DIP8双列直插封装尺寸大小 (PDIP SIZE):

SOP8贴片芯片封装尽寸大小(SOP SIZE):

　

四声报警相关系列产品:

1，AC3Y710常用警报声（外接功放电路，无闪灯，推荐）
2，AC3Y710F警报声带灯（内置功放电路和震荡电阻Rosc，带1.3Hz闪灯）
3，AC3Y710L常用警报声带灯（外接功放电路，带2Hz闪灯）
4，AC3Y305四声警报声COB（警车声，消防车声，救护车声，机枪声）
5，ACS9561四声警报SOP8（警车声110，消防车119，救护车120，机关枪）,新产品更低价：AC9561
6，AC80M02语音叮咚声（叮咚两声，门铃叮咚声等）
7，AC9906-JB-六音单音警报声音效芯片-车辆家庭防盗报警系统芯片
8，AC3M01单音警报声音效芯片SOT-23封装3个脚芯片
9，AC3M06六音警报声音效报警器芯片SOT-23封装3个脚芯片(三极管样式)）
10，AC8VM12语音叮咚声（叮咚一声叮咚两声SOP8，门铃叮咚声等）
11，AC3L710常用单音警报声带灯,撬门报警防盗防狼,开箱报警闪灯功能（最新款SOP8贴片八脚，带2Hz闪灯）
12，AC9GD警报声欢迎光临警戒区报警器芯片
13，报警器芯片选型警报产品报警器芯片选型
14，AC3M01一音警报声音效芯片SOT-23封装3个脚芯片
15，AC9561四声警报新产品报警器芯片（警车声，消防车声，救护车声，机枪声），单价0.23
16，AC9001语音芯片PWM输出专用SOP8功放芯片
17，AC3W830专用防狼器报警芯片,撬门报警防盗防狼警报,带两级独立灯光控制（比AC3L710多独立灯控）

更多产品:/speechic.asp



acS9561 SIP 6Pin COB Package Information 6脚直插COB软封装资料/// （需定制） /// 最常见语音芯片COB封装形式   acS9561-四声警报声音效报警器芯片 Sip 6Pin COB AC80E 单列直插COB脚位资料 直插1-6脚顺序为从左至右. Pad9/OscI Pad8/Key1   直插语音COB脚位资料AC80E 请参照实际样品情况. 实物图片,仅供参考. 若有改动,恕不另行通知. OTP-30系列于直插6脚COB脚位资料: PIN NAME 1 NC 2 F1 3 F2 4 Out 5 VDD 6 GND Pad 8 OSCI Pad 9 OSCR



PCB大小规格(AC80E8)：

直插小板间距符合常规DIP直插的标准宽度.金手指适当,铜皮不易脱落.



请注意！ 静电敏感器件请做好电磁干扰防范。

电路操作注意事项：

静电在很多地方都会产生，采取下面的防护措施，可以有效的防止 MOS 电路由于受 静电放电影响而损坏：。

● 操作人员要通过防静电腕带接地。

● 设备务必外壳接地。

● 装配过程中使用的工具必须接地。

语音芯片常见注意事项：

1,语音芯片的喇叭常规为：8欧0.25-0.5瓦。欧姆值范围：8-32欧，值变大时音量变小变柔。欧功率值范围：0.25-1瓦（W）。无法驱动4欧喇叭和2W以上的喇叭。

2,语音芯片电路中正负极的104电容（0.1uF），除极少数简易功能芯片在纽扣电池4.5V以下供电时，都不能省去，否则会引发不发声音，声音中断，杂音等不良情况。

● 电容设计线路板时，离芯片越近越好!

● 正负极的104电容，除特别注明的简易功能芯片外，一定不能省!

3,应用电路中存在变压器，马达和大电感元件时，语音芯片应按电磁规范，做好相应防范措施，语音芯片属于敏感器件。
