贴片圣诞音乐芯片 (随音乐节奏闪灯和弦圣诞八首贴片8脚)

和弦圣诞音乐芯片资料/AC8FC08原理图下载　　右键点击可以另存为　　　

贴片圣诞音乐芯片 (随音乐节奏闪灯和弦圣诞八首贴片8脚)：

AC8FC08贴片圣诞音乐芯片 (随音乐节奏闪灯和弦圣诞八首贴片8脚)是一颗高性能单晶片的CMOS音乐和语音合成IC，直接驱动喇叭的和弦圣诞八首音乐芯片。芯片提供四通道的语音/MIDI合成功能，采用先进的高音质ADPCM算法，最高达到CD音质44.1KHz采样率，提供两种声音输出方式可供选择，一种PWM输出和一种DAC输出。合成的音质效果好，共有8个I/O口,SOP8硬封装有其中2个按键,1个灯信号输出脚，随音乐节奏闪烁（跟着音乐闪灯）。外围少元器件,应用电路简单,价格低，有着很好的产品方案成本优势。
贴片圣诞音乐芯片 (随音乐节奏闪灯和弦圣诞八首贴片8脚)的常见应用场合： 水晶音乐盒，圣诞音乐铃，圣诞玩具，圣诞树。

AC8FC08贴片圣诞音乐芯片 (随音乐节奏闪灯和弦圣诞八首贴片8脚) 同时支持出硬封装芯片形式出货,2V低电压仍能正常发声，3V和4.5以下供电时仅需一颗104电容（0.1uf），语音效果输出稳定。

随音乐节奏闪灯，和弦圣诞音乐铃音乐芯片曲目列表：
1 铃儿响叮咚 Jingle Bells 2 祝你圣诞快乐 We Wish You A Merry Christmas 3 平安夜 Silent Night 4 装饰圣诞大厅 Deck The Halls 5 普世欢腾 Joy To The World 6 圣诞佳音 The First Noel 7 听！天使在歌唱 Hark! The Herald Angel Sing 8 哦，圣诞树 Oh, Christmas Tree.

贴片圣诞音乐芯片/和弦音乐 全部试听：      和弦音乐圣诞IC AC8FC08 SOP8音效下载　右键可另存为

和弦圣诞音乐八首 贴片圣诞音乐芯片/和弦音乐 功能描述，2个按键1个输出： 　　　　　

KA0 E/U/I (顺序播放单首) 按一下，播放单首歌曲一遍后停止，在歌曲播放中触发该按键无效，播放完毕后再次触发则播放下一首。
KA1 L/H/X (循环播放八首歌曲) 持续按着按键，八首歌曲会一直顺序循环播放；放开按键后，歌曲立即停止播放；下次触发会从下一首开始播放。播放中可以被其它按键触发，跳到下一首开始播放。

LB0 BUSY 闪灯随音乐节奏闪烁，BUSY Low功能，与正可以接灯，声音播放时亮灯（跟着音乐闪灯）。

LB1 LB2 LB3 渐变三原色灯输出 可带高亮LED，可带三原色灯（红绿蓝等），输出七彩灯效。(SOP8贴片无此功能脚位)

圣诞IC / 随音乐节奏闪灯圣诞音乐铃芯片8首 音乐IC芯片的优势： 　　　　　

圣诞芯片曲目：圣诞音乐铃音乐IC 随音乐节奏闪灯 八首 ：　　

1	铃儿响叮咚	Jingle Bells
2	祝你圣诞快乐	We Wish You A Merry Christmas
3	平安夜	Silent Night
4	装饰圣诞大厅	Deck The Halls
5	普世欢腾	Joy To The World
6	圣诞佳音	The First Noel
7	听！天使在歌唱	Hark! The Herald Angel Sing
8	哦，圣诞树	Oh, Christmas Tree

和弦圣诞音乐IC / 圣诞音乐芯片8首常见应用场合： 　　　　　

1, 水晶 音乐盒，音乐琴，电子音乐琴，电子八音琴，八音盒音乐铃，水晶钢琴音乐盒，Musical Movement。
2, 八音盒音乐铃替代，八音盒主要指机械发音器的音乐盒，1796年由瑞士钟表匠安托法布尔发明,转动盒内的链环,可自动演奏音乐。有排布了针头状突起的铜筒或唱盘,随着转筒或唱盘的旋转,针状突起拨动经调谐的钢簧片发声,译码出成段的音乐。
3, 音乐水晶球，魔法水晶球，八音琴音乐铃，圣诞水晶球。魔法森林，音乐城堡等等
4, 相关图样：

　　 　

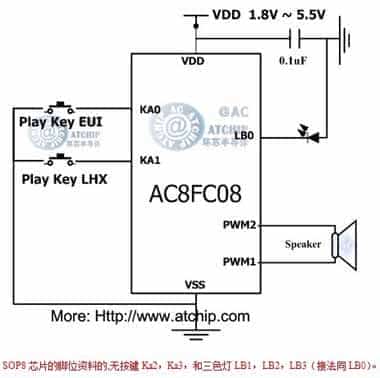

AC8FC08和弦圣诞音乐铃音乐IC芯片接线图PWM直推喇叭




/// 最常见贴片SOP8圣诞音乐语音芯片封装形式

AC8FC08 圣诞音乐铃音 贴片圣诞音乐芯片/和弦音乐 封装形式 SOP8

　 　　

AC8FC08- SOP8 贴片圣诞音乐芯片/和弦音乐 OTP 8脚硬封装芯片资料

最常用最常见的硬封装形式： 直插八脚DIP8封装和 贴片八脚SOP8封装 6脚选曲键具有MCU单片机一线通讯功能 MCU模式下第7脚可以改3Hz为常亮（BUSY）功能 Pin NAME 1 T ( NC ) 2 KA0 3 KA1 4 PWM1/DAC 5 PWM2 6 VDD 7 VSS 8 KB0 （随音乐节奏闪）

　



　　 　　

DIP8双列直插封装尺寸大小 (PDIP SIZE):

SOP8贴片芯片封装尽寸大小(SOP SIZE):

　

　

AC8FC08 SIP COB Information 圣诞音乐铃圣诞直插COB软封装资料

/// 最常见语音芯片COB封装形式

　 　　 　　 　　

AC8FC08圣诞音乐铃芯片-SIP AC80E 单列直插COB脚位资料 　　　 　　　 直插1-6脚顺序为从左至右.

直插语音COB脚位资料AC80E 请参照实际样品情况. 　　　 实物图片,仅供参考. 若有改动,恕不另行通知. 　　　 直插6脚COB脚位资料: 　　　 PIN NAME 1 KA0(EUI) 2 KA1(LHX) 3 PWM1 4 PWM2 5 VDD 6 VSS

　
