AC3Y710L警报汽笛声带灯音效报警器芯片 (无内置功放)
警报声音效报警器芯片应用接线图AC3Y710L 警报器芯片资料下载，右键可以另存为 升级到最新AC3L710
警报声带2HZ闪灯音效报警器芯片应用电路资料:
AC3Y710L是一颗最常见的的警报声音效报警器芯片, 带一颗2HZ闪灯,常用于玩具，警报器，以及各种小家电产品警报提醒，价格最为低廉，通过震荡电阻Rosc可用来调整声音速度。
功能应用1，上电长响播放功能；
功能应用2，Key1与GND连接时，芯片不工作，当Key1与GND断开时，发出长响警报声。
声音播放时带一颗2HZ闪灯
PANIO接GND时，上电不工作，ON对VDD触发(为ON/OFF开关)；
PANIO悬空时，上电长响；PANIO接地OFF，工作中ON无作用；
PANIO脚可用做磁簧管控制；
LED闪烁频率2Hz；
OSC外接可调快声音。
Features:
Alarm siren sound
ON/OFF: toggle switch.
PANIC: continuous
LED: 2Hz LED flash output
General Description:
This chip is a new type of CMOS sound generator designed with sound composite system using minimum application circuit .It is dedicated to the applications such as rhythm box, alarm, etc. and is easy for you to design your consumer products.
点击进入最新报警器芯片选型导航页面
警报器声音效果下载:
下载1（Rsc为标准210K，语速正常）;
警报声下载2（Rsc为标准390K，语速偏慢）;
可以通过震荡电阻调整语速。
应用范围:
装饰产品，玩具，门磁报警，门窗报警，防狼警报，玩具警报礼品，礼品，警报器，以及各种小家电产品。

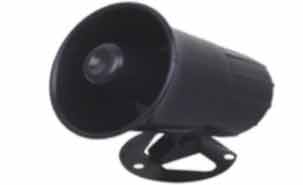

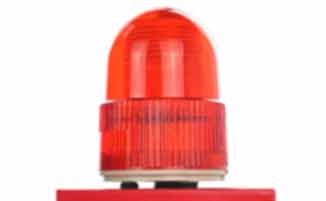

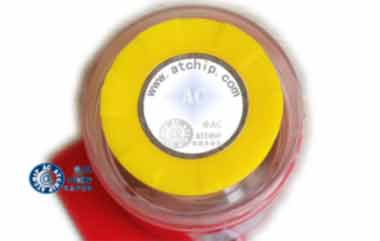

相关图样：
相关系列产品:
1，AC3Y710常用警报声（外接功放电路，无闪灯，推荐）
2，AC3Y710F警报声带灯（内置功放电路和震荡电阻Rosc，带1.3Hz闪灯）
3，AC3Y710L常用警报声带灯（外接功放电路，带2Hz闪灯）
4，AC3Y305四声警报声COB（警车声，消防车声，救护车声，机枪声）
5，ACS9561四声警报SOP8（警车声110，消防车119，救护车120，机关枪）,新产品更低价：AC9561
6，AC80M02语音叮咚声（叮咚两声，门铃叮咚声等）
7，AC9906-JB-六音单音警报声音效芯片-车辆家庭防盗报警系统芯片
8，AC3M01单音警报声音效芯片SOT-23封装3个脚芯片
9，AC3M06六音警报声音效报警器芯片SOT-23封装3个脚芯片(三极管样式)）
10，AC8VM12语音叮咚声（叮咚一声叮咚两声SOP8，门铃叮咚声等）
11，AC3L710常用单音警报声带灯,撬门报警防盗防狼,开箱报警闪灯功能（最新款SOP8贴片八脚，带2Hz闪灯）
12，AC9GD警报声欢迎光临警戒区报警器芯片
13，报警器芯片选型警报产品报警器芯片选型
14，AC3M01一音警报声音效芯片SOT-23封装3个脚芯片
15，AC9561四声警报新产品报警器芯片（警车声，消防车声，救护车声，机枪声），单价0.23
16，AC9001语音芯片PWM输出专用SOP8功放芯片
17，AC3W830专用防狼器报警芯片,撬门报警防盗防狼警报,带两级独立灯光控制（比AC3L710多独立灯控）
电气特性：（ELECTRICAL CHARACTERISTICS）
Parameter
参数 |
Symbol
符号 |
Conditions
测试条件 |
Min
最小 |
Type
典型 |
Max
最大 |
Unit
单位 |
Operating voitage 工作电压 |
VDD |
|
2.4 |
4.5 |
5 |
V |
Standby current 静态电流 |
Idd |
No Load |
- |
1 |
5 |
uA |
OPerating current 工作电流 |
IOP |
|
- |
0.1 |
0.5 |
mA |
Buzzet Driving current 推动电流 |
Iob |
＠Vds=1.2V |
10 |
23 |
- |
mA |
LO Driving current 输出电流 |
Iol |
＠ Vds=1V |
2 |
50 |
|
mA |
Oscillatort Frequency 振荡频率 |
Fosc |
Extemal±30% |
|
130 |
|
KHz |
Operating temperature 工作温度 |
Temp |
|
0 |
25 |
60 |
℃ |
产品参数：
触发方式： KEY: L/U/I, (播放键,长按长响，Trigger Key)
输出信号： 无闪灯输出（但是喇叭脚上可以接一个闪灯信号）
工作电压：VDD:DC4.5V
静态电流：Isb≤0.1uA@3V
工作电流： (无负载) Iop: 1.5mA @4.5V
IO输入电流：Iih:12uA@4.5V
IO输出电流：Iol:33mA@4.5V
内置震荡电电阻：INT_OSC:+/-1.5%误差
支持喇叭和蜂鸣片：喇叭是8欧0.5W 范围 :0.25W-1W的喇叭都行.
出货形式：
COB可出AC80E(6pin可以加闪灯或不加),AC90A和挤压盒板AC80J等、裸片（已烧录好），裸片3-5天交货,COB绑好7-10天交货。
声音内容：警报声音效，上电长响

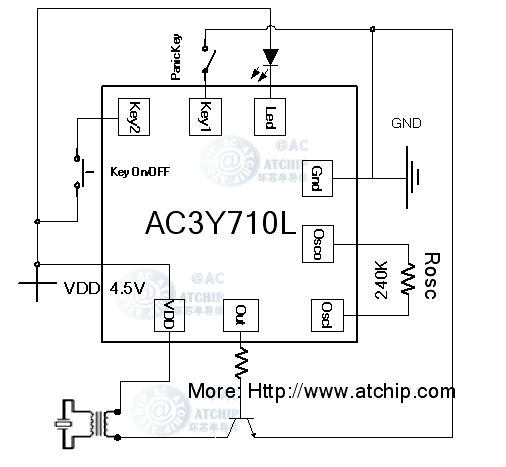

AC3Y710L警报声带灯音效报警器芯片接线图
AC3Y710L警报声音效报警器芯片软封装COB脚位图 (AC80E8 供参考)
对应脚位: 第一脚,声音输出接喇叭,第二三脚,接震荡电阻,第四脚,KEY1(与电源负极VSS),触发后发声,第五脚，电源负极VSS,第六脚,电源正极VDD.
若芯片需要104电容,可以正负极间接直插和贴片的...我司的产品绝大部分不需要加104电容(0.1uf),可以更大的为您的产品降低方案成本.
|
AC3Y710L SIP 6Pin COB Package Information
6脚直插COB软封装资料/// 最常见报警器芯片COB软封装形式
/// 最常见报警器芯片COB封装形式
AC3Y710L-警报声音效报警器芯片
Sip 6Pin COB AC80E
单列直插COB脚位资料
直插1-6脚顺序为从左至右.
Pad9/OscI
Pad8/Key1
|
直插语音COB脚位资料AC80E
请参照实际样品情况.
实物图片,仅供参考.
若有改动,恕不另行通知.
OTP-30系列于直插6脚COB脚位资料:
PIN |
NAME |
1 |
Out |
2 |
OSCI |
3 |
VSS |
4 |
LED |
5 |
Key2 /ON OFF |
6 |
VDD |
Pad 8 |
Key1 |
Pad 9 |
OscI |
|
|
PCB大小规格(AC80E8)：
直插小板间距符合常规DIP直插的标准宽度.金手指适当,铜皮不易脱落.
更多报警器芯片IC产品如:动物叫声ic系列,门铃ic系列,童车ic系列,水晶圣诞音乐等等
请访问:/speechic.asp
相关产品：AC8DC18-圣诞18首 AC8DC03-圣诞三首3首 AC8DB10-双音闹钟10首 AC80E12-儿歌12十二首
AC8DM32-门铃32首三十二首 AC8DC18-圣诞18首十八首 AC8DC20-圣诞20首(水晶音乐系列二十首)
AC8DML1-叮咚一声 AC80M02-叮咚二声 AC3Y710-警报声音效报警器芯片 AC8DM03-最常见的门铃3首三首
AC8DM32-门铃32首三十二首 AC8DE03-儿歌3首三首 AC3Y710L-警报汽笛声音效报警器芯片
以上产品均可配常规COB出货,挤压盒PCB板,直插单面PCB等,
如:AC80E8常规6脚语音芯片COB,AC80F直插常规5脚语音芯片COB,AC80J挤压盒COB板.
