AC6H01闭合警报声音效芯片Sot6
闭合警报声报警器芯片SOT-6贴片芯片AC6H01 警报器芯片资料下载，右键可以另存为
闭合警报声报警器芯片应用资料:上电不工作，IO触发警报
AC6H01是一颗常见的关门闭合警报声音效报警器芯片,常用于玩具，警报器，以及各种小家电产品警报提醒，无需震荡电阻osc，SOT23-6小体积封装，更加节省产品空间。新工艺新制程芯片，更具性价比。
内置震荡，无需外接osc电阻。上电不工作不播放声音。
功能应用1，OnOff按键与正触发播放警报声音，再按停止播放。
功能应用2，Panic Key1与GND连接时，芯片工作，发出长响警报声。
PANIC悬空时，上电不工作， PANIC接地时（关门闭合时），播放警报声。
相反功能产品，上电工作，Panic闭合时不工作:
Sop8/AC3L710(播放速度稍快) 。Sot3/AC3L01(速度相同与AC6H01)。
PANIC脚可用做磁簧管控制,报警系统开启（闭合状态），播放报警声响。
常用于防狼器，女子防身报警，撬门报警防盗,闭合报警功能.
此款IC无独立灯控按键，带独立灯控防撬防狼报警芯片请访问：AC3L830。
闭合警报声报警器芯片功能::
Out输出外接NPN晶体管，通过三脚电感升压，播放频率警报音。
单音警报声音效果下载:
单音警报声下载;
出货形式：:
1，SOT23-6贴片六脚硬封装（主推）。2，可以定制COB（AC80E供参考）
单音警报声音效警报器芯片的常见应用场合：
1,声光报警器（Audible and visual alarm）又叫声光警号，是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，可以露天、室外使用。
2, 车辆防盗系统，高音报警系统，工业电子警报器 矿用报警装置。
3, 家庭防盗系统，燃气安全报警，消防安全报警系统等等等等
4, 相关图样：
警报单音音效警报器芯片电气特性参数（ELECTRICAL CHARACTERISTICS）
Parameter
参数 |
Symbol
符号 |
Conditions
测试条件 |
Min
最小 |
Type
典型 |
Max
最大 |
Unit
单位 |
Operating voitage 工作电压 |
VDD |
|
3 |
|
5 |
V |
Standby current 静态电流 |
Idd |
No Load |
- |
2 |
|
mA |
Driving current 推动电流 |
Iob |
＠Vds=1V |
|
2 |
- |
A |
报警器声音内容：单音警报声音效，上电长响

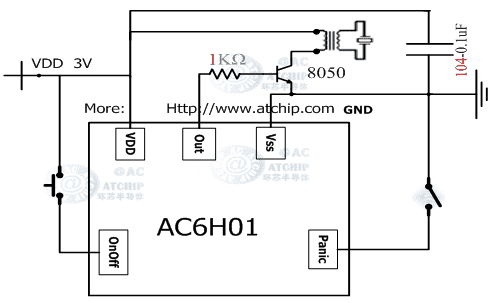

警报单音声音效芯片典型单推应用电路(电源 12V，常规使用)：
此电路可以驱动喇叭(音量小)，三脚电感升压推蜂鸣器发声电路，还得根据需求自行调节。
无需震荡电阻OSC，速度不可调节。
AC6H01警报声音效报警器芯片贴片SOT23三极管脚位图 (供参考)
AC6H01 -SOT-23封装贴片三个脚
单音警报芯片（贴片三极管样式）
 |
最常用最常见的硬封装形式：
贴片三个脚SOT23封装
PIN |
NAME |
1 |
Panic 恐慌按键，与负极触发 |
2 |
Vss 地/负极 |
3 |
Nc 悬空 |
4 |
Out 声音输出，蜂鸣片和喇叭 |
5 |
OnOff 触发播放，再触发停止 |
6 |
Vdd 电源正极 |
|
符号 描述 脚位 VDD 电源 1 GND 地 2 OUT 输出 3

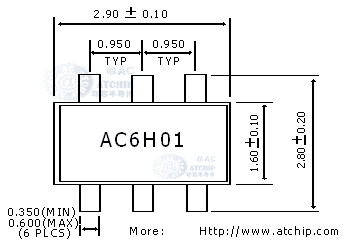

闭合警报贴片声音效芯片SOT6封装尺寸资料（常规产品供参考）：
单音警报声相关系列产品:
1，AC3JD03-嘀嘀声门磁警报三合一叮咚芯片（叮咚门磁警报价格便宜，推荐）
2，AC3L830警报声带灯控 （无震荡电阻Rosc，带独立灯控防撬防狼报警芯片）
3，AC3L710常用警报声带灯（外接功放电路，带2Hz闪灯，与负极不触发）
4，AC9561四声警报声（警车声，消防车声，救护车声，机枪声）
5，AC8JM20-门磁警报叮咚门铃音乐20首（门磁警报音乐20首）
6，AC9961-六音单音警报芯片，价格便宜（另一个版本的AC9906芯片）
7，AC9906-JB-六音单音警报声音效报警器芯片-车辆家庭防盗报警系统芯片
8，AC3L01-单音警报声音效报警器芯片-SOT23封装3个脚芯片(三极管样式)
9，AC6H01-单音带灯警报声音效片- SOT23-6封装6个脚芯片(SOT6封装)
10，AC3CM13语音叮咚声（叮咚三声叮咚两声SOP8，门铃叮咚声等）
11，AC8SR-L1 长响单音生日快乐芯片（SOT23封装3个脚芯片(三极管样式)，量大单价9分钱）
12，AC8SR-COB 长响单音生日快乐专用COB（生日蜡烛专用COB 1.5V供电）
更多产品:/speechic.asp
请注意！
静电敏感器件请做好电磁干扰防范。 |
 |
电路操作注意事项：
静电在很多地方都会产生，采取下面的防护措施，可以有效的防止 MOS 电路由于受 静电放电影响而损坏：。
● 操作人员要通过防静电腕带接地。
● 设备务必外壳接地。
● 装配过程中使用的工具必须接地。
语音芯片常见注意事项：
1,语音芯片的喇叭常规为：8欧0.25-0.5瓦。欧姆值范围：8-32欧，值变大时音量变小变柔。欧功率值范围：0.25-1瓦（W）。无法驱动4欧喇叭和2W以上的喇叭。
2,语音芯片电路中正负极的104电容（0.1uF），除极少数简易功能芯片在纽扣电池4.5V以下供电时，都不能省去，否则会引发不发声音，声音中断，杂音等不良情况。
● 电容设计线路板时，离芯片越近越好!
● 正负极的104电容，除特别注明的简易功能芯片外，一定不能省!
3,应用电路中存在变压器，马达和大电感元件时，语音芯片应按电磁规范，做好相应防范措施，语音芯片属于敏感器件。
更多语音芯片IC产品如:动物叫声ic系列,门铃ic系列,童车ic系列,水晶圣诞音乐等等
请访问:/speechic.asp
相关产品：AC8DC18-圣诞18首 AC8DC03-圣诞三首3首 AC8DB10-双音闹钟10首 AC80E12-儿歌12十二首
AC8DM32-门铃32首三十二首 AC8DC18-圣诞18首十八首 AC8DC20-圣诞20首(水晶音乐系列二十首)
AC8DML1-叮咚一声 AC80M02-叮咚二声 AC3Y710-警报声音效报警器芯片 AC8DM03-最常见的门铃3首三首
AC8DM32-门铃32首三十二首 AC8DE03-儿歌3首三首 AC3Y710L-警报汽笛声音效报警器芯片
以上产品均可配常规COB出货,挤压盒PCB板,直插单面PCB等,详见常用线路板封装资料总汇
如:AC80E8常规6脚语音芯片COB,AC80F直插常规5脚语音芯片COB,AC80J挤压盒COB板.
AC80E5小线路板6脚COB AC60E贺卡PCB线路板COB AC90Y3VAG10纽扣电池2颗线路板COB
Sop8封装资料和COB AC80A3VCR2032CMOS电池线路板COB AC90A十脚10Pin线路板
