AC60E-语音芯片音乐贺卡机芯COB产品 产品资料
产品描述:
AC60E是深圳市环芯半导体有限公司推出的音乐贺卡COB新产品,板高宽为常规尺寸38*26mm(X*Y),适用于5个到6个IO口输出的语音芯片,环 芯 公 司的语音标准片系列产品通用,正负极有预备104电容直插和贴片两个位置.
AC60E COB语音芯片可以支持绑定PWM和DAC输出的语音芯片,材质好,3V和4.5V AG10,LR54钮扣电池供电的贺卡机芯PCB,产品方案成本低.
主要应用环境为:1,音乐贺卡机芯。2,录音贺卡机芯(支持常规的ISD系列录音芯片)。用于AC10,LR44电池2颗3V供电或者3颗4.5V供电。
|
MusicCard COB Information 音乐贺卡机芯COB软封装资料
/// 最常见语音芯片COB封装形式
MusicCard AC60E
音乐贺卡机芯COB脚位资料
语音音乐贺卡板尺寸:38*26mm(X*Y)。
3V和4.5V AG10,LR54钮扣电池供电的贺卡机芯PCB. |
音乐贺卡机芯语音COB脚位资料AC60E
请参照实际样品情况.
实物图片,仅供参考.
若有改动,恕不另行通知.
|
|
|

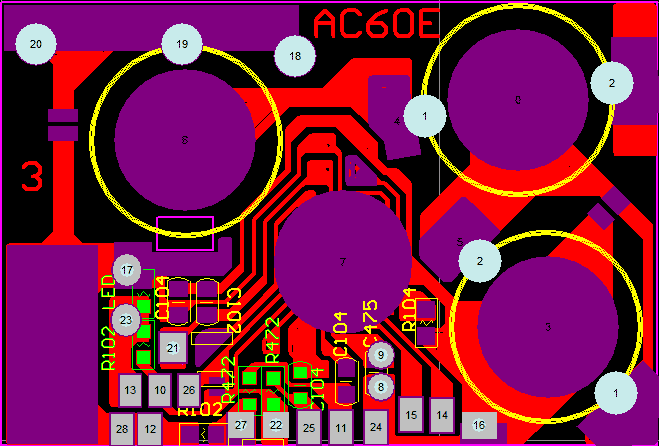

RecordCard COB Information 录音贺卡机芯COB软封装资料
/// 最常见语音芯片录音贺卡COB封装形式
MusicCard AC60E3
录音贺卡机芯COB脚位资料
录音贺卡机芯(支持常规的ISD系列录音芯片)
3V和4.5V AG10,LR54钮扣电池供电的贺卡机芯PCB. |
录音贺卡机芯语音COB脚位资料AC60E
请参照实际样品情况.
实物图片PCB,仅供参考.
若有改动,恕不另行通知.
|
|
产品优势:
1, 环芯公司语音芯片AC3W系列标准片内置电阻、外围没有元器件,方案成本极低.AT@CHIP
整个方案的费用给您节省30%-50% .
2, AC3W系列产品工作电压默认为1.6V-6V,提供极宽的电压范围支持,输出方式支持PWM&DAC.
3, 喇叭是8欧0.5W的,支持8欧阻值功率范围 : 0.25W-1W的喇叭. 半 环 导 芯 体
4, 声音DAC输出时,在DAC Pin和VSS之间的电阻为470欧.
出货形式:
COB、 裸片(已烧录好)。
相关资料:
DIP8脚语音芯片/直插八脚语音芯片
SOP8脚语音芯片/贴片八脚语音芯片
6Pin直插常用线路板COB/AC80E8
5Pin直插常用线路板COB/AC80F
挤压盒线路板三个洞洞PCB/AC80J
贺卡专用PCB线路板(4.5V三颗AC10电池)/AC60E
纽扣电池三伏PCB线路板(3V两颗AC10电池)/A90Y
CR2032电池CMOS电池3V光控线路板 / AC80A
9Pin线路板(矮板需定制,更少的高度空间占用) / AC80M
以上产品均可配常规COB出货,挤压盒PCB板,直插单面PCB等,详见常用线路板封装资料总汇
如:AC80E8常规6脚语音芯片COB,AC80F直插常规5脚语音芯片COB,AC80J挤压盒COB板.
AC80E5小线路板6脚COB AC60E贺卡PCB线路板COB AC90Y3VAG10纽扣电池2颗线路板COB
Sop8封装资料和COB AC80A3VCR2032CMOS电池线路板COB AC90A十脚10Pin线路板
