一音警报声音效芯片 (上电长响1种报警声)贴片3个脚芯片
一音警报声音效芯片 (上电长响1种报警声) 警报器芯片资料下载，右键可以另存为
已停产，三极管封装的新产品请访问，AC3L01-sot23-3和AC3H01-sot23-6
一音警报声音效芯片资料:祥见单音警报
ONE SIREN-上电长响报警是一颗常见的的报警系统警报声音效报警器芯片,常用于警报器，车辆防盗系统，家庭防盗系统以及各种报警系统提醒。
无需震荡电阻不可调整声音速度，单声警报一直循环。
内置 5V 稳压二极管，内置上电复位电路，驱动能力强（典型值 2A），可直接驱动喇叭。 封装为SOT-23封装3个脚芯片(三极管样式)出货。
功能应用：上电长响一音警报音效。一音警报声一直循环。
一音警报声音警报器效果下载:
一音警报声下载;
一音警报声音效警报器芯片的常见应用场合：
1,声光报警器（Audible and visual alarm）又叫声光警号，是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，可以露天、室外使用。
2, 车辆防盗系统，高音报警系统，工业电子警报器 矿用报警装置。
3, 家庭防盗系统，燃气安全报警，消防安全报警系统等等等等
4, 相关图样：
相关系列产品:
1，AC3Y710常用警报声（外接功放电路，无闪灯，推荐）
2，AC3Y710F警报声带灯（内置功放电路和震荡电阻Rosc，带1.3Hz闪灯）
3，AC3Y710L常用警报声带灯（外接功放电路，带2Hz闪灯）
4，AC3Y305四声警报声COB（警车声，消防车声，救护车声，机枪声）
5，ACS9561四声警报SOP8（警车声110，消防车119，救护车120，机关枪）,新产品更低价：AC9561
6，AC80M02语音叮咚声（叮咚两声，门铃叮咚声等）
7，AC9906-JB-六音单音警报声音效芯片-车辆家庭防盗报警系统芯片
8，AC3M01单音警报声音效芯片SOT-23封装3个脚芯片
9，AC3M06六音警报声音效报警器芯片SOT-23封装3个脚芯片(三极管样式)）
10，AC8VM12语音叮咚声（叮咚一声叮咚两声SOP8，门铃叮咚声等）
11，AC3L710常用单音警报声带灯,撬门报警防盗防狼,开箱报警闪灯功能（最新款SOP8贴片八脚，带2Hz闪灯）
12，AC9GD警报声欢迎光临警戒区报警器芯片
13，报警器芯片选型警报产品报警器芯片选型
14，AC3M01一音警报声音效芯片SOT-23封装3个脚芯片
15，AC9561四声警报新产品报警器芯片（警车声，消防车声，救护车声，机枪声），单价0.23
16，AC9001语音芯片PWM输出专用SOP8功放芯片
17，AC3W830专用防狼器报警芯片,撬门报警防盗防狼警报,带两级独立灯光控制（比AC3L710多独立灯控）
更多产品:/speechic.asp
警报一音音效芯片电气特性参数（ELECTRICAL CHARACTERISTICS）
Parameter
参数 |
Symbol
符号 |
Conditions
测试条件 |
Min
最小 |
Type
典型 |
Max
最大 |
Unit
单位 |
Operating voitage 工作电压 |
VDD |
|
3 |
|
5 |
V |
Standby current 静态电流 |
Idd |
No Load |
- |
2 |
|
mA |
Driving current 推动电流 |
Iob |
＠Vds=1V |
|
2 |
- |
A |
声音内容：一音警报声音效，上电长响

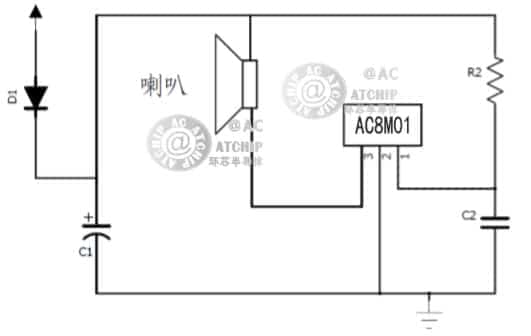

警报一音声音效芯片典型单推应用电路(电源 12V，常规使用)：
典型应用：R2:560 1:1uF C2:0.1uF
ONE SIREN警报声音效报警器芯片贴片SOT23三极管脚位图 (供参考)
ONE SIREN -SOT-23封装贴片三个脚
一音警报芯片（贴片三极管样式）
 |
最常用最常见的硬封装形式：
贴片三个脚SOT23封装
PIN |
NAME |
1 |
VDD |
2 |
GND |
3 |
OUT |
|
符号 描述 脚位 VDD 电源 1 GND 地 2 OUT 输出 3
一音警报声音效芯片SOT23三极管封装尺寸资料（常规产品供参考）：
请注意！
静电敏感器件请做好电磁干扰防范。 |
 |
电路操作注意事项：
静电在很多地方都会产生，采取下面的防护措施，可以有效的防止 MOS 电路由于受 静电放电影响而损坏：。
● 操作人员要通过防静电腕带接地。
● 设备务必外壳接地。
● 装配过程中使用的工具必须接地。
报警器芯片常见注意事项：
1,报警器芯片的喇叭常规为：8欧0.25-0.5瓦。欧姆值范围：8-32欧，值变大时音量变小变柔。欧功率值范围：0.25-1瓦（W）。无法驱动4欧喇叭和2W以上的喇叭。
2,报警器芯片电路中正负极的104电容（0.1uF），除极少数简易功能芯片在纽扣电池4.5V以下供电时，都不能省去，否则会引发不发声音，声音中断，杂音等不良情况。
● 电容设计线路板时，离芯片越近越好!
● 正负极的104电容，除特别注明的简易功能芯片外，一定不能省!
3,应用电路中存在变压器，马达和大电感元件时，语音芯片应按电磁规范，做好相应防范措施，语音芯片属于敏感器件。
