MTP语音IC,OTPM 320秒外挂语音芯片 - AC9320
MTP语音芯片ac9320资料原理图下载 右键点击另存为下载
可重复烧录的320秒MTP外挂语音芯片资料:
AC9320-OTPM系列是环芯语音芯片公司2020年推出的新产品,由语音主控和外挂SPI Flash内存芯片合封的单颗贴片八脚MTP芯片，搭载9bits PWM/DAC语音引擎，支持重新烧录，提供稳定性能的语音输出.同时在功能方面有了更大的改进.
AC9320 320秒OTPM系列外挂语音芯片是一颗支持PWM和DAC输出的320秒的MTP语音芯片,音质效果好，共有4个I/O口,其中2个Input,2个简单I/O,简单I/O只能触发单段语音或用于马达和闪灯，外围仅需一颗104电容，产品方案成本极低.
OTPM系列可重复烧录MTP外挂语音芯片的优势：
1, mtp-AC9320 内置电阻、外围没有元器件，外围电路只需要要104电容．AT@CHIP
整个方案的费用给您节省30%－50% .
2, 工作电压默认为2.4V—5V,使用5V供电时在VDD上连一个8欧电阻即可,纽扣电池供电时只需连个4欧电阻；输出方式：PWM＆DAC .
3, 主要出货形式：SOP8贴片八脚.
4, 喇叭是8欧0.5W的,支持8欧阻值功率范围 : 0.25W-1W的喇叭. 半 环 导 芯 体
OTPM系列外挂语音芯片的型号列表：
Body |
Duration |
IO counts |
| AC9080M(SOP8) |
80” @6K/4bits |
4 I/O |
| AC9160(SOP8) |
160” @6K/4bits |
4 I/O |
| AC9320(SOP8) |
320” @6K/4bits |
4 I/O |
| AC9680(SOP8) |
680” @6K/4bits |
4 I/O |
AC9320 Application Circuit 简单应用电路接线方法:
AC9320 Stand-alone Mode / 按键触发直推喇叭模式PWM
|

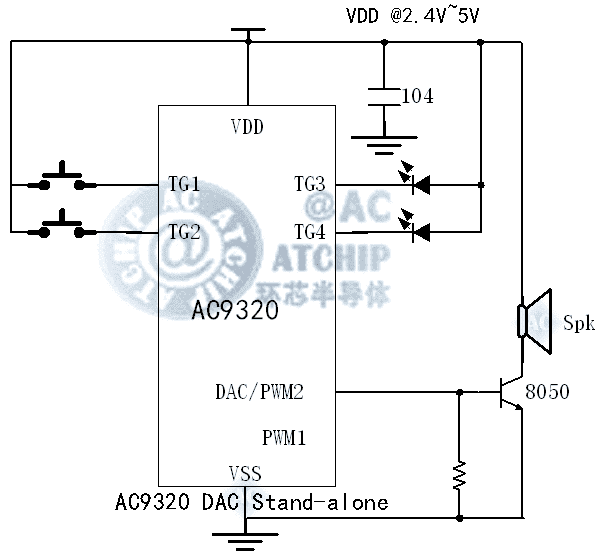

AC9320 Stand-alone Mode / 按键触发功放模式DAC
|

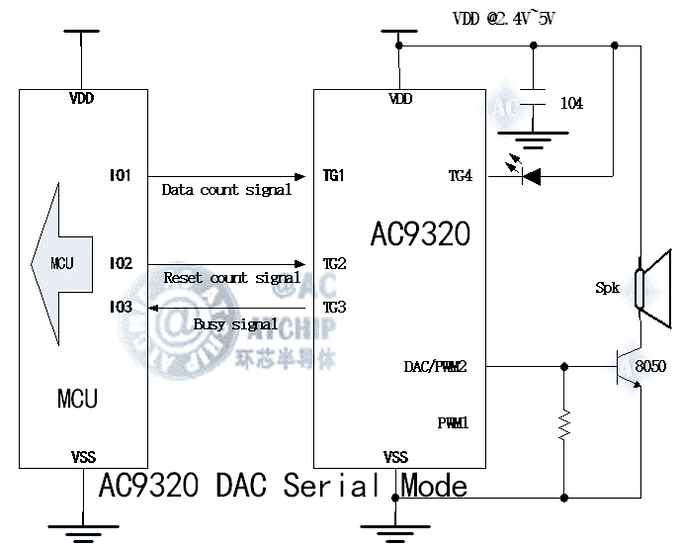

AC9320 Serial Mode / 串行通讯触发模式 三极管功放推喇叭 |
MCU单片机DAC应用电路方案
|

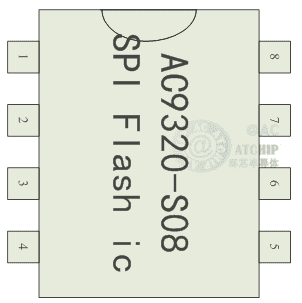

AC9320-MTP外挂语音芯片 封装形式贴片八脚 / SOP8
AC9320- SOP8
长秒数MTP语音芯片
OTPM 8脚硬封装芯片资料
 |
最常用最常见的硬封装形式：
贴片八脚SOP8封装
PIN |
NAME |
1 |
TG2 |
2 |
TG1 |
3 |
TG3 |
4 |
TG4 |
5 |
Vss |
6 |
Pwm1 |
7 |
Vdd |
8 |
Pwm2/Dac |
|
SOP8贴片芯片封装尽寸大小(SOP SIZE):
|

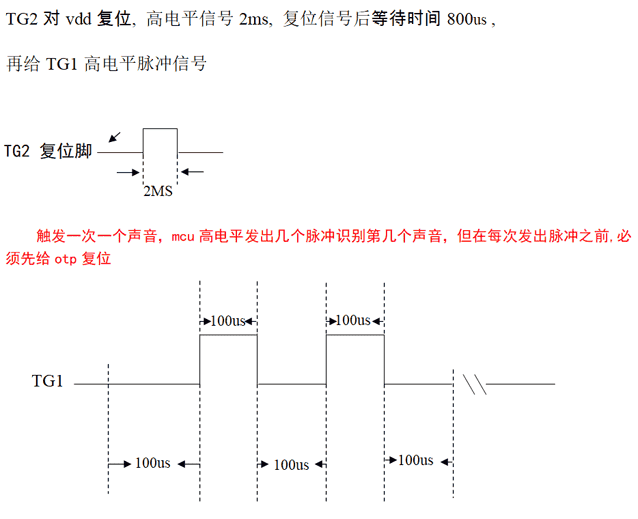

OTPM 系列MTP外挂语音芯片 Serial Mode Timing 串行通信模式 时序 / PWM直推喇叭模式
PWM的脉冲时长都为100us
更多资料请参照: /otp/trigger-serialmode-userguide.asp
Description :
AC9320 is a 320 Sec. PWM or DAC voice output with high quality speech ,2 input pin and 2 I/O pin simple speech.320 Sec. Voice Length at 6 KHz sampling and 4 bit hardware compression. Built-in oscillator for system clock without an external resistor. Maximum 64 voice groups. One Group contain several steps(voice section ); Maximum 700 steps for all the Groups. User selectable 8bit / 5bit / 4 bit data compression. Support three mode trigger function (Stand Alone, Serial Trigger Mode, 1line Command Mode ). Easy use development system is for function selection and voice combination . PC download the ROM code by the USB Port .
Functions :
MAX voice file : 700
MAX Trigger Groups : 63
Power On Trigger Group :1
MAX Step : 700
Signal step mute length : 0.64 s ( 6k sample rate )
Operating Voltage range: 2.4V ~ 3.6V
Total Voice Duration : 320" (1920K Samples)
I/O pin : 4
Voice output : PWM or DAC
Sequential Key : TG1 -> 32 Groups.
TG2 -> 29 Groups.
TG3,TG4-> 1 Group
Debounce time : 50 us or 10 ms
On/Off function : only for all TG1 and TG2
Sequential Key for Volume control function.
Step can change Trigger I/O Type, Trigger Mode & Output Status.
Hardware Trigger Group Repeat function.
Trigger mode (for all Input pins) :
- Key Stand-alone Trigger Mode :
A. Edge/Level
B. Hold/Unhold
C. Retrigger/Irretrigger
- Serial Trigger Mode :
Combinations of TG1 and TG2 to trigger maximum 63 Voice Group.
Play rate level :
AC9320 can provide different play rate in one code as follow
Play rate(K) |
Play rate(K) |
3.69 |
6 |
4 |
6.85 |
4.17 |
8 |
4.36 |
9.6 |
4.8 |
12 |
5.05 |
16 |
5.64 |
24 |
相关产品：AC8040-OTP40秒 AC8080-OTP80秒 AC8010-OTP10秒(已被8020替代)
2010最新OTPG系列: AC9020-OTP20秒 AC9080-OTP80秒 AC9040-OTP40秒
2021年OTPM系统长秒数可重复烧录SPI芯片：AC9160-MTP160秒 AC9320-MTP320秒SPI
AC9680-OTPM680秒SPI Flash AC9080M-MTP80秒
新产品系列OTP语音芯片全面支持4.5V和3V,为您提供最加稳定的语音输出.
OTPM外挂语音芯片常见应用场合：
MTP具有重复烧录的功能，防止一次烧录出错带来的芯片报废损失，可用于各种语音提示的场合。例如：血压计，考勤机，电动车，智能锁，血糖仪，理疗器械，语音警报，足浴盆，门铃提示器，报警器，汽车电子，家电， 念佛机，工艺礼品等等。
AC9320 6Pine SIP COB Information 直插COB软封装资料
/// 最常见语音芯片COB封装形式
AC8JM20-SIP AC80E 单列直插COB脚位资料
直插1-6脚顺序为从左至右. |
直插语音COB脚位资料AC80E
请参照实际样品情况.
实物图片,仅供参考.
若有改动,恕不另行通知.
直插6脚COB脚位资料:
PIN |
NAME |
1 |
Selected Key |
2 |
Play Key |
3 |
PWM1 |
4 |
PWM2 |
5 |
VDD |
6 |
VSS |
|
PCB大小规格(AC80E-SOP8通用板)：
直插小板间距符合常规DIP直插的标准宽度.金手指适当,铜皮不易脱落.
芯片输出状态IC Output status (for To):
A. Stand by Status. (High/Low Status)：
(1). Busy_High active : 播放时输出高电平。(Drive输出)
(2). Busy_Low active : 播放时输出低电平。(Sink输出)
B. Busy Low Active, Stop Low Pulse. 停止播放时输出低电平脉冲。
C. Busy High Active, Stop High Pulse. 停止播放时输出高电平脉冲。
D. LED Flash at 6 Hz. 播放时 LED 6Hz Sink输出闪烁。
E. LED Flash at 3 Hz. 播放时 LED 3Hz Sink输出闪烁。
F. LED Flash at 12 Hz. 播放时 LED 12Hz Sink输出闪烁。
G. QIO signal Arbitrary Output with voice. 随音乐节奏闪烁。
Note注意事项:
是指以 6kHz 的播放速度时LED闪烁的频率；不同的播放速度，LED闪烁的频率也会不同。
*** Note: LED 3Hz / 6Hz / 12Hz flash rate at 6kHz sample.
All output pins support large-current output and can directly drive high brightness LED. (Iol=20mA @VDD=3V)
所有的输出脚都可提供大电流來直推高亮度LED。(Iol=20mA @VDD=3V)
