三极管放大电路基本原理，这是一个关于三极管电路原理的说明文件。三极管是电流放大器件，有三个极，分别叫做集电极C，基极B，发射极E。分成NPN和PNP两种。以NPN三极管的共发射极放大电路为例来说明三极管放大电路的基本原理。

三级管放大原理

1、发射区向基区发射电子
电源Ub经过电阻Rb加在发射结上，发射结正偏，发射区的多数载流子(自由电子）不断地越过发射结进入基区，形成发射极电流Ie。同时基区多数载流子也向发射区扩散，但由于多数载流子浓度远低于发射区载流子浓度，可以不考虑这个电流，因此可以认为发射结主要是电子流。
2、基区中电子的扩散与复合
电子进入基区后，先在靠近发射结的附近密集，渐渐形成电子浓度差，在浓度差的作用下，促使电子流在基区中向集电结扩散，被集电结电场拉入集电区形成集电极电流Ic。也有很小一部分电子（因为基区很薄）与基区的空穴复合，扩散的电子流与复合电子流之比例决定了三极管的放大能力。
3、集电区收集电子
由于集电结外加反向电压很大，这个反向电压产生的电场力将阻止集电区电子向基区扩散，同时将扩散到集电结附近的电子拉入集电区从而形成集电极主电流Icn。另外集电区的少数载流子（空穴）也会产生漂移运动，流向基区形成反向饱和电流，用Icbo来表示，其数值很小，但对温度却异常敏感。

三级管偏置电路

三极管在实际的放大电路中使用时，还需要加合适的偏置电路。这有几个原因：
首先是由于三极管BE结的非线性(相当于一个二极管)，基极电流必须在输入电压大到一定程度后才能产生(对于硅管，常取0.7v)。当基极与发射极之间的电压小于0.7v时，基极电流就可以认为是0。但实际中要放大的信号往往远比0.7v要小，如果不加偏置的话，这么小的信号就不足以引起基极电流的改变(因为小于0.7v时，基极电流都是0)。如果我们事先在三极管的基极上加上一个合适的电流(叫做偏置电流，上图中那个电阻Rb就是用来提供这个电流的，所以它被叫做基极偏置电阻)，那么当一个小信号跟这个偏置电流叠加在一起时，小信号就会导致基极电流的变化，而基极电流的变化，就会被放大并在集电极上输出。

两个三极管串AC联实现放大的原理是什么
这不叫三极管串AC联，该叫组合放大或多级放大，就是第一级放大电路将信号的电压或者电流功率等进行贝塔倍放大后，作为第二级的输入信号再次进行贝塔倍的放大，从而达到贝塔平方的放大倍数！
原理；电压放大倍数是两个单只晶体管的放大倍数的乘积。常用在要求对电压放大能力比较高的场合。比如功率放大管前的电压推动放大电路等。
其他优点；直接耦合、性能互补、不会倒相位、电路没频漂，温漂小。

三级管工作原理
晶体三极管（以下简称三极管）按材料分有两种：锗管和硅管。而每一种又有NPN和PNP两种结构形式，但使用最多的是硅NPN和锗PNP两种三极管，（其中，N是负极的意思（代表英文中Negative），N型半导体在高纯度硅中加入磷取代一些硅原子，在电压刺激下产生自由电子导电，而P是正极的意思（Positive）是加入硼取代硅，产生大量空穴利于导电）。两者除了电源极性不同外，其工作原理都是相同的，下面仅介绍NPN硅管的电流放大原理。

对于NPN管，它是由2块N型半导体中间夹着一块P型半导体所组成，发射区与基区之间形成的PN结称为发射结,而集电区与基区形成的PN结称为集电结,三条引线分别称为

发射极e （Emitter）、基极b (Base)和集电极c (Collector)。如右图所示

当b点电位高于e点电位零点几伏时，发射结处于正偏状态，而C点电位高于b点电位几伏时，集电结处于反偏状态，集电极电源Ec要高于基极电源Eb。
在制造三极管时，有意识地使发射区的多数载流子浓度大于基区的，同时基区做得很薄，而且，要严格控制杂质含量，这样，一旦接通电源后，由于发射结正偏，发射区的多数载流子（电子）及基区的多数载流子（空穴）很容易地越过发射结互相向对方扩散，但因前者的浓度基大于后者，所以通过发射结的电流基本上是电子流，这股电子流称为发射极电子流。

注：图文源自网络，如有侵权问题请联系删除。

单音警报声音效警报器芯片资料:又见一音警报

AC3M01-上电长响报警是一颗常见的的报警系统警报声音效报警器芯片,常用于警报器，车辆防盗系统，家庭防盗系统以及各种报警系统提醒。
无需震荡电阻不可调整声音速度，单声警报一直循环。
内置 5V 稳压二极管，内置上电复位电路，驱动能力强（典型值 2A），可直接驱动喇叭。 封装为SOT-23封装3个脚芯片(三极管样式)出货。
警报产品请用警报喇叭测试，玩具喇叭8欧0.5W的会发热烧喇叭。

功能应用：触发开发上电长响单音警报音效,单音警报声一直循环。

给您推荐最合适的报警器芯片资料和价格:

11，AC3L710常用单音警报声带灯,撬门报警防盗,开箱报警闪灯功能,单价最优0.18RMB。符合绿色环保标准和MSL3湿气敏感性等级 （最新款SOP8贴片八脚，带2Hz闪灯）
15，AC9561四声警报新产品报警器芯片（警车声，消防车声，救护车声，机枪声），超高性价比，单价最优0.23RMB
17，AC3W830专用防狼器报警芯片,撬门报警防盗防狼警报,带两级独立灯光控制（比AC3L710多独立灯控）
7，AC9906-JB-六音单音警报声音效芯片-车辆家庭防盗报警系统芯片
8，AC3M01单音警报声音效芯片SOT-23封装3个脚芯片
9，AC3M06六音警报声音效报警器芯片SOT-23封装3个脚芯片(三极管样式)
18，AC8JM20-单音呜呜门磁警报器门铃20首音乐芯片，更多警报门铃芯片选型
19，AC3JD03-单音呜呜门磁警报器叮咚滴滴声三合一语音效果芯片。

以上报警器芯片产品常年备货，量大时需提前预定。

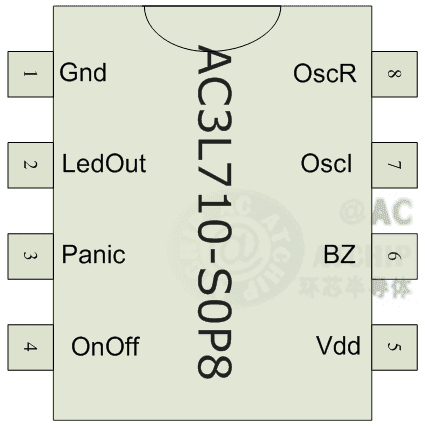

AC3L710警报声音效报警器芯片软封装SOP8脚位图 (供参考)
