AC9906-上电长响报警是一颗常见的的报警系统警报声音效报警器芯片,常用于警报器，车辆防盗系统，家庭防盗系统以及各种报警系统提醒。
通过震荡电阻Rosc可用来调整声音速度，振荡电阻为 240K 时，六音周期约为 25 秒。
可通过外部引脚选择单种警报音电路或循环产生六种警报音电路，振荡频率可通过外围调节。
内置 5V 稳压二极管，内置上电复位电路，封装为 SOP8 或 DIP8（需定制）出货。
功能应用1，触发开发上电长响单音警报音效；
功能应用2，触发开发上电长响六音警报音效。
警报器声音效果下载:
六音警报声音效果下载下载1（选择端，接电源VCC为单音，悬空为六音）;
单音警报声下载2（选择端，接电源VCC为单音，悬空为六音）;
可以通过震荡电阻调整语速。
六音单音警报声音效警报器芯片的常见应用场合：
1,声光报警器（Audible and visual alarm）又叫声光警号，是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，可以露天、室外使用。
2, 车辆防盗系统，高音报警系统，工业电子警报器 矿用报警装置。
3, 家庭防盗系统，燃气安全报警，消防安全报警系统等等等等
4, 相关图样：
警报音效芯片电气特性参数（ELECTRICAL CHARACTERISTICS）
Parameter
参数 |
Symbol
符号 |
Conditions
测试条件 |
Min
最小 |
Type
典型 |
Max
最大 |
Unit
单位 |
Operating voitage 工作电压 |
VDD |
|
3 |
|
5 |
V |
Standby current 静态电流 |
Idd |
No Load |
- |
2 |
|
mA |
OPerating current 工作电流 |
IOP |
|
- |
0.1 |
0.5 |
mA |
Buzzet Driving current 推动电流 |
Iob |
＠Vds=1V |
|
2 |
- |
mA |
Oscillatort Frequency 振荡频率 |
Fosc |
R=300K |
|
128 |
|
KHz |
Operating temperature 工作温度 |
Temp |
|
0 |
25 |
60 |
℃ |
声音内容：警报声音效，上电长响

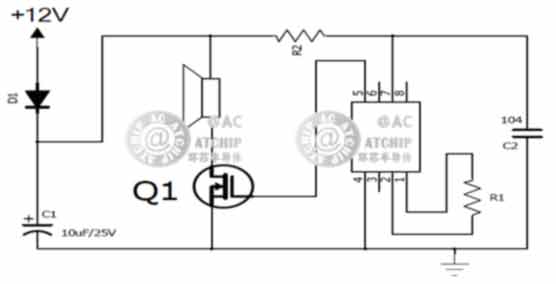

警报声音效警报器芯片典型单推应用电路(电源 12V，推20/2W，常规使用)：
20W双推单推可调电路另见PDF产品资料

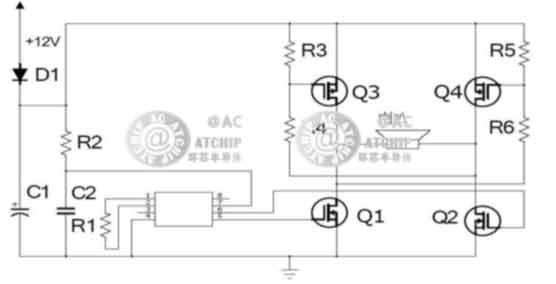

警报声音效警报器芯片典型双推应用电路(电源 12V，推20W，常规使用)：

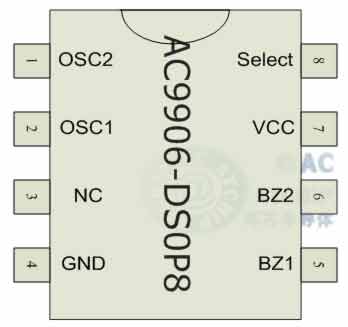

AC9906警报声音效报警器芯片Sop8贴片八脚脚位图
AC9906 - DIP8 / SOP8
单音六音警报芯片贴片8脚
 |
最常用最常见的硬封装形式：
直插八脚DIP8封装和
贴片八脚SOP8封装
Sop8封装规格(150Mil)
PIN |
NAME |
1 |
OSC2 |
2 |
OSC1 |
3 |
NC |
4 |
GND |
5 |
BZ1 |
6 |
BZ2 |
7 |
VCC |
8 |
Select |
|
符 号 描 述 脚 位ac9906(txm9906)
OSC1 外接振荡电阻，阻值为 240K 时，六音周期约为 25 秒 1
OSC2 2
NC 空脚 3
GND 地 4
BZ1 声音输出，互为反向信号 5
BZ2 6
VDD 电源 7
Select 选择端，接电源为单音，悬空为六音 8
DIP8双列直插封装尺寸大小 (PDIP SIZE):
 |
SOP8贴片芯片封装尽寸大小(SOP SIZE):
|
六音警报声相关系列产品:
1，AC3Y710常用警报声（外接功放电路，无闪灯，推荐）
2，AC3Y710F警报声带灯（内置功放电路和震荡电阻Rosc，带1.3Hz闪灯）
3，AC3Y710L常用警报声带灯（外接功放电路，带2Hz闪灯）
4，AC3Y305四声警报声COB（警车声，消防车声，救护车声，机枪声）
5，ACS9561四声警报SOP8（警车声110，消防车119，救护车120，机关枪）,新产品更低价：AC9561
6，AC80M02语音叮咚声（叮咚两声，门铃叮咚声等）
7，AC9906-JB-六音单音警报声音效芯片-车辆家庭防盗报警系统芯片
8，AC3M01单音警报声音效芯片SOT-23封装3个脚芯片
9，AC3M06六音警报声音效报警器芯片SOT-23封装3个脚芯片(三极管样式)）
10，AC8VM12语音叮咚声（叮咚一声叮咚两声SOP8，门铃叮咚声等）
11，AC3L710常用单音警报声带灯,撬门报警防盗防狼,开箱报警闪灯功能（最新款SOP8贴片八脚，带2Hz闪灯）
12，AC9GD警报声欢迎光临警戒区报警器芯片
13，报警器芯片选型警报产品报警器芯片选型
14，AC3M01一音警报声音效芯片SOT-23封装3个脚芯片
15，AC9561四声警报新产品报警器芯片（警车声，消防车声，救护车声，机枪声），单价0.23
16，AC9001语音芯片PWM输出专用SOP8功放芯片
17，AC3W830专用防狼器报警芯片,撬门报警防盗防狼警报,带两级独立灯光控制（比AC3L710多独立灯控）
更多产品:/speechic.asp
|
AC9906 SIP 6Pin COB Package Information
6脚直插COB软封装资料/// 最常见报警器芯片COB软封装形式
/// 最常见报警器芯片COB封装形式
AC9906-警报声音效报警器芯片
Sip 6Pin COB AC80E
单列直插COB脚位资料
直插1-6脚顺序为从左至右. |
直插语音COB脚位资料AC80E
请参照实际样品情况.
实物图片,仅供参考.
若有改动,恕不另行通知.
OTP-30系列于直插6脚COB脚位资料:
PIN |
NAME |
1 |
OSC2 |
2 |
OSC1 |
3 |
BZ1 |
4 |
BZ2 |
5 |
VSS |
6 |
VDD |
|
|
请注意！
静电敏感器件请做好电磁干扰防范。 |
 |
电路操作注意事项：
静电在很多地方都会产生，采取下面的防护措施，可以有效的防止 MOS 电路由于受 静电放电影响而损坏：。
● 操作人员要通过防静电腕带接地。
● 设备务必外壳接地。
● 装配过程中使用的工具必须接地。
报警器芯片常见注意事项：
1,语音芯片的喇叭常规为：8欧0.25-0.5瓦。欧姆值范围：8-32欧，值变大时音量变小变柔。欧功率值范围：0.25-1瓦（W）。无法驱动4欧喇叭和2W以上的喇叭。
2,语音芯片电路中正负极的104电容（0.1uF），除极少数简易功能芯片在纽扣电池4.5V以下供电时，都不能省去，否则会引发不发声音，声音中断，杂音等不良情况。
● 电容设计线路板时，离芯片越近越好!
● 正负极的104电容，除特别注明的简易功能芯片外，一定不能省!
3,应用电路中存在变压器，马达和大电感元件时，语音芯片应按电磁规范，做好相应防范措施，语音芯片属于敏感器件。
更多语音芯片IC产品如:动物叫声ic系列,门铃ic系列,童车ic系列,水晶圣诞音乐等等
请访问:/speechic.asp
相关产品：AC8DC18-圣诞18首 AC8DC03-圣诞三首3首 AC8DB10-双音闹钟10首 AC80E12-儿歌12十二首
AC8DM32-门铃32首三十二首 AC8DC18-圣诞18首十八首 AC8DC20-圣诞20首(水晶音乐系列二十首)
AC8DML1-叮咚一声 AC80M02-叮咚二声 AC3Y710-警报声音效报警器芯片 AC8DM03-最常见的门铃3首三首
AC8DM32-门铃32首三十二首 AC8DE03-儿歌3首三首 AC3Y710L-警报汽笛声音效报警器芯片
以上产品均可配常规COB出货,挤压盒PCB板,直插单面PCB等,详见常用线路板封装资料总汇
如:AC80E8常规6脚语音芯片COB,AC80F直插常规5脚语音芯片COB,AC80J挤压盒COB板.
AC80E5小线路板6脚COB AC60E贺卡PCB线路板COB AC90Y3VAG10纽扣电池2颗线路板COB
Sop8封装资料和COB AC80A3VCR2032CMOS电池线路板COB AC90A十脚10Pin线路板
