AC8DC12双音圣诞12首音乐芯片 / 音乐IC原理接线图
圣诞12首双音音乐IC/AC8DC12原理图下载
双音圣诞语音音乐芯片十二首应用电路资料:
AC8DC12是一颗PWM声音输出的双音音乐语音芯片,共有12首(十二首)圣诞系列音乐, 音质效果好,共有3个I/O口,其中1个按键,1个随节奏输出闪灯,1个Busy Low 低电平输出, 可以用来连马达,无任何外围(不需104电容),产品方案成本极低.
圣诞语音音乐芯片产品参数:
触发方式:OKY:L/U/R,(圣诞音乐选曲键,顺序选取;Voice-Selectfunction)
输出信号:IO1: Flash with melody (Sink)
IO2: Busy Low (输出)
工作电压:VDD:DC1.8~5.5V
静态电流:Isb≤0.1uA@4.5V
工作电流: (无负载) Iop: 1.5mA @4.5V
IO输入电流:Iih:12uA@4.5V
IO输出电流:Iol:33mA@4.5V
内置震荡电电阻:INT_OSC:+/-1.5%误差
支持喇叭和蜂鸣片:喇叭是8欧0.5W 范围 :0.25W-1W的喇叭都行.
出货形式:
COB可出AC80E(6pin可以加闪灯或不加),AC90A和挤压盒板AC80J等、裸片(已烧录好),裸片3-5天交货,COB绑好7-10天交货。
全部试听请点击下载:
圣诞12首双音音乐IC AC8DC12下载 右键可另存为
音乐曲目:圣诞音乐12首
Angels We Have Heard On High 天使歌唱在高天 |
We Wish You A Merry Christmas 祝你圣诞快乐 |
It Came Upon midnight clear 缅想当年时方夜半 |
The first Noel 第一首圣诞颂 |
Silent night 平安夜 |
O Christmas tree 哦,可爱的圣诞树 |
Up on the house top 在屋顶上 |
O little town of Bethlehem 小城伯利恒 |
Hark! The herald angels sing 听啊,天使唱高声 |
Joy to the world 普世欢腾 |
Deck the halls布置圣诞家 |
Santa clause is coming to town 圣诞老人进城来 |

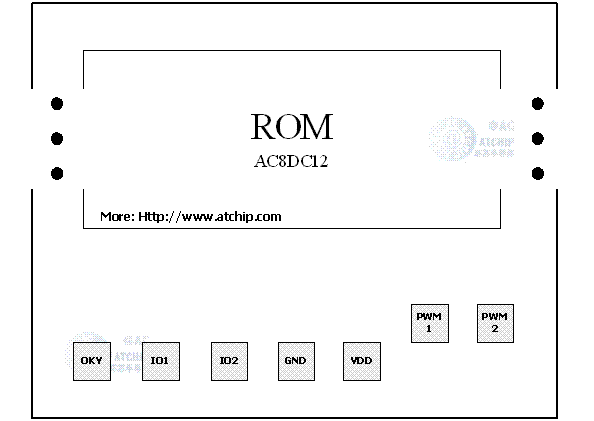

芯片大小规格:焊盘尺寸:80umx80um裸片尺寸:X=840um,Y=956um(晶元)
晶片底盘接地或悬空

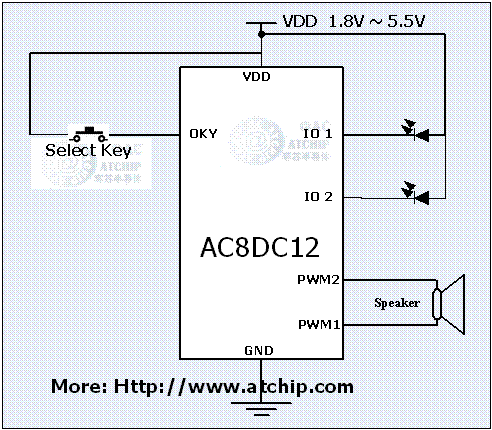

AC8DC12双音音乐语音芯片接线图PWM直推喇叭
圣诞音乐IC / 圣诞音乐芯片12首常见应用场合:
1, 水晶 音乐盒,音乐琴,电子音乐琴,电子八音琴,八音盒音乐铃,水晶钢琴音乐盒,Musical Movement。
2, 八音盒音乐铃替代,八音盒主要指机械发音器的音乐盒,1796年由瑞士钟表匠安托法布尔发明,转动盒内的链环,可自动演奏音乐。有排布了针头状突起的铜筒或唱盘,随着转筒或唱盘的旋转,针状突起拨动经调谐的钢簧片发声,译码出成段的音乐。
3, 音乐水晶球,魔法水晶球,八音琴音乐铃,圣诞水晶球。魔法森林,音乐城堡等等
4, 相关图样: 水晶音乐盒,圣诞音乐盒,八音盒
音乐芯片系列裸片绑定图 (AC80F2 供参考)
对应脚位: 第一脚,触发脚(与电源正负VDD),触发后发声;第二三脚,直接接喇叭;第四脚,电源正极Vdd;第五脚,电源负极Vss.
若芯片需要104电容,可以正负极间接直插和贴片的...我司的产品绝大部分不需要加104电容(0.1uf),可以更大的为您的产品降低方案成本.
PCB大小规格(AC80F2):
直插小板间距符合常规DIP直插的标准宽度.金手指适当,铜皮不易脱落.
