单音片系列铃儿响叮当音乐芯片AC1502
单音片系列铃儿响叮当音乐芯片AC1502，右键可以另存为,单价优量大低至0.16元
单音片系列铃儿响叮当音乐芯片AC1502产品资料:
AC1502铃儿响叮当单音片是一颗常用的圣诞音乐芯片，常用于玩具礼品场合，可直接驱动喇叭和蜂鸣片，可根据不同音乐选择IC CODE。内建振荡器，不用外接振荡电阻。
按键功能1，LUR长按长响播放功能；EUI长按播放一次不可打断，可接敏感触发。
输出功能2，Pin2闪灯Led3Hz，Pin3 马达输出BusyLow。
《铃儿响叮当》是詹姆斯•罗德•皮尔彭特作词作曲的一首儿童歌曲，1857年美国波士顿假日学校的学生在教堂有一场感恩节演唱，并很快成为了一首脍炙人口的经典圣诞歌曲。
两年后，这首歌再度公开发表，正式命名为Jingle Bells(The One Horse Open Sleigh)。
叮叮当,叮叮当, 铃儿响叮当。我们滑雪多快乐, 我们坐在雪橇上。
AC15XX单音系列产品列表：
Code
|
单音音乐名称 |
Music Name |
AC1501 |
兰花草 |
The Orchid Grass |
AC1502 |
铃儿响叮咚 |
Jingle bells |
AC1503 |
渴望 |
Desirous |
AC1505 |
世上只有妈妈好 |
Mothers are good in the world |
AC1506 |
小小世界 |
Small world |
AC1507 |
祝你生日快乐 |
Happy birthday to you |
AC1508 |
致爱丽丝 |
For Elise |
AC1509 |
人生嘉年华 |
Carnival of Life |
AC1510 |
茉莉花 |
Jasmine |
| |
|
|
更多... |
音乐芯片主页 |
MusicIC index |
单音片铃儿响叮当音乐芯片AC150声音效果下载:
单音铃儿响叮当声音下载（样品录音，仅供参考，产品应用请实测）
铃儿响叮当音乐芯片AC150出货形式:1，SOP8贴片八脚硬封装（主推）。
单音片系列铃儿响叮当音乐芯片的常见应用场合:
为啥时至今日，很多产品还是使用单音片音乐呢？难道不能换？。
第一点，单音片成本低，更换划不来。
第二点，歌曲版权问题，没必要为了“赶时髦”去花这个钱。
第三点，音乐经典适合某些场合使用。
这就是为啥多年以来，不换单音片的主要原因吧。
语音芯片资料：https://www.atchip.com/ACproduct.asp
声音内容：铃儿响叮当音乐

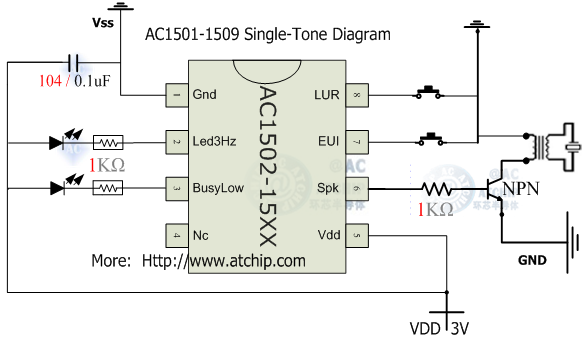

单音片系列铃儿响叮当音乐芯片应用电路:
触发方式： 按键功能1，LUR长按长响播放功能；EUI长按播放一次不可打断，可接敏感触发。
单音片系列铃儿响叮当音乐经典歌词：
Jingle bells英文歌词：
OH,Jingle bells, jingle bells,
Jingle all the way
Oh,what fun it is to ride
In a one-horse open sleigh
Jingle bells,jingle bells
Jingle all the way
Oh,what fun it is to ride
In a one-horse open sleigh |
铃儿响叮当音乐新版歌词：
新版歌词，由青年词作家李俊伟填写。
叮叮当 叮叮当
铃儿响叮当
新的一年多吉祥
我们快乐把歌唱
彩灯多明亮 温暖透过玻璃窗
雪花落下来 街道宁静又安详
我们举起杯 脸上笑容在飞扬
今晚夜色多美好 我幸福入梦乡 |
单音片系列铃儿响叮当音乐芯片SOP8脚位图 (供参考)
AC1501- SOP8
铃儿响叮当单音片SOP8贴片芯片封装尽寸大小
(SOP SIZE mil150):  |
最常用最常见的硬封装形式：
贴片八脚SOP8封装
Sop8封装规格(150Mil)
Pin |
NAME |
1 |
Gnd负极 |
2 |
Led Low 3Hz |
3 |
Busy Low |
4 |
Nc空脚 |
5 |
VDD电源正极 |
6 |
SPK蜂鸣片和喇叭 |
7 |
EUI一次不可打断 |
8 |
LUR长响VSS |
|
符 号 描 述 脚 位Pin NAME1Gnd负极 2Led Low 3Hz 3Busy Low 4Nc空脚 5VDD电源正极 6SPK蜂鸣片和喇叭 7EUI一次不可打断 8LUR长响VSS
单音片系列铃儿响叮当音乐芯片电气特性：（ELECTRICAL CHARACTERISTICS）
Parameter参数 |
Symbol
符号 |
Conditions
测试条件 |
Min
最小 |
Type
典型 |
Max
最大 |
Unit
单位 |
Operating voitage 工作电压 |
VDD |
|
2.3 |
4.5 |
5.0 |
V |
Standby current 静态电流 |
Idd |
No Load |
- |
1 |
5 |
uA |
OPerating current 工作电流 |
IOP |
|
- |
0.1 |
0.5 |
mA |
Buzzet Driving current 推动电流 |
Iob |
＠Vds=1.2V |
10 |
30 |
- |
mA |
LED Driving current 输出电流 |
Iol |
＠ Vds=1V |
2 |
50 |
|
mA |
Oscillatort Frequency 振荡频率 |
Fosc |
Extemal±30% |
|
130 |
|
KHz |
Operating temperature 工作温度 |
Temp |
|
0 |
25 |
60 |
℃ |
