AC8DQ06双音世界名曲情歌6首音乐芯片 / 音乐IC原理接线图
世界名曲情歌6首双音音乐IC/AC8DQ06原理图下载
双音世界名曲情歌语音音乐芯片六首应用电路资料:
AC8DQ06是一颗PWM声音输出的双音音乐语音芯片,共有6首(六首)世界名曲情歌系列音乐, 音质效果好，共有2个I/O口,其中1个按键,长按长响,1个随节奏输出闪灯,可以用来连马达,无任何外围(不需104电容)，产品方案成本极低.
全部试听请点击下载：
世界名曲情歌6首双音音乐IC AC8DQ06下载 右键可另存为
世界名曲情歌语音音乐芯片产品参数：
触发方式：OKY:L/U/R,(世界名曲情歌音乐选曲键,顺序选取；Voice-Selectfunction)
输出信号：IO1: Flash with melody (Sink)
工作电压：VDD:DC1.8~5.5V
静态电流：Isb≤0.1uA@4.5V
工作电流： (无负载) Iop: 1.5mA @4.5V
IO输入电流：Iih:12uA@4.5V
IO输出电流：Iol:33mA@4.5V
内置震荡电电阻：INT_OSC:+/-1.5%误差
支持喇叭和蜂鸣片：喇叭是8欧0.5W 范围 :0.25W-1W的喇叭都行.
出货形式：
COB可出AC80E(6pin可以加闪灯或不加),AC90A和挤压盒板AC80J等、裸片（已烧录好），裸片3-5天交货,COB绑好7-10天交货。
音乐曲目：世界名曲情歌音乐6首
某一天 Someday |
温柔爱我 Love me tender |
今夜孤独 Would You Be Lonely Tonight |
如果爱我 If you love me |
蓝色的爱 Love is blue |
不能停止爱你I Just Can't Stop Loving You |

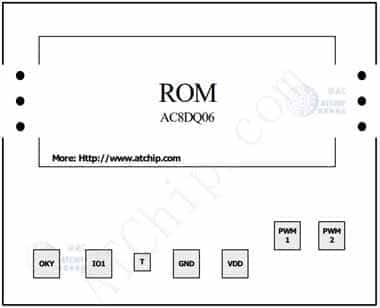

芯片大小规格:焊盘尺寸:80umx80um裸片尺寸:X=840um,Y=956um（晶元）
晶片底盘接地或悬空
AC8DQ06双音世界名曲情歌6首音乐语音芯片接线图PWM直推喇叭
AC8DQ06 世界名曲情歌6首 SIP COB Information 直插COB软封装资料
/// 最常见语音芯片COB封装形式
AC8DQ06-SIP AC80E 世界名曲情歌6首
单列直插COB脚位资料
直插1-6脚顺序为从左至右. |
直插语音COB脚位资料AC80E
请参照实际样品情况.
实物图片,仅供参考.
若有改动,恕不另行通知.
直插6脚COB脚位资料:
PIN |
NAME |
1 |
Oky Key |
2 |
IO1 |
3 |
PWM1 |
4 |
PWM2 |
5 |
VDD |
6 |
VSS |
|
音乐芯片系列裸片绑定图 (AC80F2 供参考)
对应脚位: 第一脚,触发脚(与电源正负VDD),触发后发声;第二三脚,直接接喇叭;第四脚,电源正极Vdd;第五脚,电源负极Vss.
若芯片需要104电容,可以正负极间接直插和贴片的...我司的产品绝大部分不需要加104电容(0.1uf),可以更大的为您的产品降低方案成本.
PCB大小规格(AC80F2)：
直插小板间距符合常规DIP直插的标准宽度.金手指适当,铜皮不易脱落.
