AC8DQ03双音经典名曲情歌3首音乐芯片IC原理资料
经典名曲情歌3首双音音乐IC/AC8DQ03原理图下载
双音经典名曲情歌语音音乐芯片三首应用电路资料:
AC8DQ03是一颗PWM声音输出的双音音乐语音芯片,共有3首(三首)经典名曲情歌系列音乐, 音质效果好，共有2个I/O口,其中1个按键,长按长响,1个随节奏输出闪灯,可以用来连马达,无任何外围(不需104电容)，产品方案成本极低.
全部试听请点击下载：
经典名曲情歌语音音乐芯片三首 AC8DQ03下载 右键可另存为
经典名曲情歌语音音乐芯片产品参数：
触发方式：OKY:L/U/R,(经典名曲情歌音乐选曲键,顺序选取；Voice-Selectfunction)
输出信号：IO1: Flash with melody (Sink)
工作电压：VDD:DC1.8~5.5V
静态电流：Isb≤0.1uA@4.5V
工作电流： (无负载) Iop: 1.5mA @4.5V
IO输入电流：Iih:12uA@4.5V
IO输出电流：Iol:33mA@4.5V
内置震荡电电阻：INT_OSC:+/-1.5%误差
支持喇叭和蜂鸣片：喇叭是8欧0.5W 范围 :0.25W-1W的喇叭都行.
出货形式：
COB可出AC80E(6pin可以加闪灯或不加),AC90A和挤压盒板AC80J等、裸片（已烧录好），裸片3-5天交货,COB绑好7-10天交货。
音乐曲目：经典名曲情歌音乐3首
某一天 Someday |
温柔爱我 Love me tender |
蓝色的爱 Love is blue |

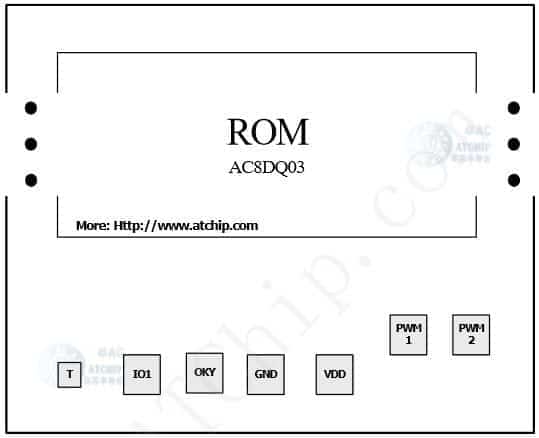

经典名曲情歌三首芯片大小规格:焊盘尺寸:80umx80um裸片尺寸:X=840um,Y=956um（晶元）
晶片底盘接地或悬空
AC8DQ03双音经典名曲情歌3首音乐语音芯片接线图PWM直推喇叭
AC8DQ03 经典名曲情歌3首 SIP COB Information 直插COB软封装资料
/// 最常见语音芯片COB封装形式
AC8DQ03-SIP AC80E 经典名曲情歌3首
单列直插COB脚位资料
直插1-6脚顺序为从左至右. |
直插语音COB脚位资料AC80E
请参照实际样品情况.
实物图片,仅供参考.
若有改动,恕不另行通知.
直插6脚COB脚位资料:
PIN |
NAME |
1 |
Oky Key |
2 |
IO1 |
3 |
PWM1 |
4 |
PWM2 |
5 |
VDD |
6 |
VSS |
|
音乐芯片系列裸片绑定图 (AC80F2 供参考)
对应脚位: 第一脚,触发脚(与电源正负VDD),触发后发声;第二三脚,直接接喇叭;第四脚,电源正极Vdd;第五脚,电源负极Vss.
若芯片需要104电容,可以正负极间接直插和贴片的...我司的产品绝大部分不需要加104电容(0.1uf),可以更大的为您的产品降低方案成本.
PCB大小规格(AC80F2)：
直插小板间距符合常规DIP直插的标准宽度.金手指适当,铜皮不易脱落.
更多音乐芯片IC产品如:经典名曲情歌音乐ic系列,情歌音乐ic系列,儿歌音乐ic系列,门铃音乐IC系列,水晶经典名曲情歌音乐等等
请访问:/musicic.asp
相关产品：
AC80M12-电话铃音12首 AC8DC03-圣诞三首3首 AC8DB10-和弦音乐闹钟10首 AC80E12-儿歌12十二首
AC8FM28-门铃二十八首 AC8DC18-圣诞28首十八首 AC8DC20-圣诞20首(水晶音乐系列二十首)
AC8DML1-叮咚一声 AC80M02-语音叮咚二声 MusicIC音乐芯片 AC8DM03-最常见的三声门铃三首
BabaCarrierIC童车芯片 AC8DME2-音乐叮咚二声 AC3Y710-警报声音效片 ChristmasIc圣诞芯片
AC8FM16-4和弦16首 AC8FM58-和弦58首门铃 DoorbellIC门铃芯片 AC8DD12-叮咚门铃芯片 AC3JD03门磁警报叮咚 AC8JM20-门磁门铃20手 AC8DM18-双音门铃18首 AC3CM13-三声叮咚芯片
AC3M01单音警报 AC3L710-门磁警报音效片 AC9561-四声警报芯片 AC8DM63-门铃芯片63首
AC3W830防狼器报警芯片 门磁警报芯片选型 录放芯片-ISDic AC3CM12-语音叮咚芯片
以上产品均可配常规COB出货,挤压盒PCB板,直插单面PCB等,如:
AC80E5常规6脚语音芯片COB AC80F直插常规5脚语音芯片COB AC80J挤压盒COB板.
ICdip8封装和线路板 ICsop8封装和线路板 AC90A门铃10脚COB板.
环芯公司销售团队竭诚为您服务，同时我们将以最好的产品质量和价格为您和您的企业带来更好的产品和效益。欢迎来电咨询!
本着平等互惠原则，期待与您携手合作，共创辉煌。
深圳市环芯半导体有限公司 双音经典名曲情歌音乐IC 3首 / AC8DQ03 |
