52首OTP音乐门铃芯片原理资料 ( AC8DM52 Doorbell IC )

门铃IC双音OTP音乐IC/AC8DM52掩膜版原理图下载  右键点击可以另存为

OTP门铃芯片52首音乐芯片资料:


  AC8DM52门铃IC是一颗高性能OTP音乐合成IC,批量时可以更改音乐和功能,直接PWM驱动喇叭的音乐门铃芯片, 音乐合成方式为可编程式的方波和包络线,音质效果好,共有3个I/O口,其中1个选曲键,另一个为播放键,一个随音乐节奏闪灯,应用电路简单,价格低,有着很好的产品方案成本优势

     OTP硬封装出货,量大时可以根据客户需求进行部分音乐和功能的调整,支持掩膜芯片交货,1.8V低电压仍能正常发声,复位和内部供电方面稳定,提供了宽电压支持的5V高电压专用电源IO口,语音效果输出稳定.

音乐曲目:门铃芯片音乐52首
序 中文曲名 英文曲名 试听 1 叮咚2声 DingDong DingDong 2 致爱丽斯 For Elise 3 西敏寺钟声 Westminster Abbey 4 叮咚2声DD12 dingdong 2 fast(AC8DD1252) 5 土耳其进行曲 Rondo Alla Turca 6 美丽的传说 Beautiful legend 7 小星星 Twinkle Twinkle little star 8 雨中旋律 The rhythm of falling rain 9 叮咚3声 Dingdong3sound 10 铃儿响叮咚 Jingle bell 11 生日快乐 Happy birthday to you 12 伦敦桥 London bridge is falling down 13 走呀走 / 蜗牛与黄鹂鸟 The snail and the Oriole 14 苏三娜 Susanna 15 彩虹妹妹 Rainbow sister 16 十个印第安人 Ten little indian boys 17 叮咚1声 DingDong 18 圣诞老公公进城来 Santa Claus is Coming to Town 19 小小姑娘 Small little girl 20 王老先生有块地 Old MacDonald had a farm 21 泉水叮咚响 Spring Ding Dong ring 22 特别的叮咚铃声 Special dingdong bell 23 回忆 Memery 24 平安夜 Silent 25 普世欢腾 Joy To The World 26 布林迪西 Brindisi 27 圣诞快乐 We wish merry Christmas 28 圣诞树 O Christmas Tree 29 梦中的婚礼 MARIAGE D'AMOUR 30 叮咚3声组合 Dingdong3Combo 31 洋基歌 Yankee doole 32 红河谷 Red River Valley 33 祝酒歌 Toast song 34 彩云追月 Clouds Chasing the Moon 35 哆来咪 Do-Re-Mi 36 勃拉姆斯摇篮曲 Brahms lullaby 37 叮咚缓快2遍 Dingdong Slow and fast 38 爱的故事 Love Story 39 金婚式 La Cinquantaine 40 莫斯科郊外的晚上 An Evening Outside Moscow 41 欢乐颂 Ode an die Freude 42 快点呀急促提示音 DuDu Hurry 43 美的巡逻兵 m15AmericanPatrol 44 动听的旋律 Beautiful rhythm 45 多年以前 Longlong ago 46 爱的纪念 Souvenirs d'enfance 47 场景 Scence 48 温暖的家 sweet home 49 小兔子乖乖 Little rabbit obedient 50 星空 Lyphard Melody 51 玛丽有只小羔羊 Mary has a little lamb 52 爱德兰的诗 Ballade pour Adeline 。

试听请点击下载(试听文件为部分音乐,实际效果请取样测试):
   双音52首门铃IC AC8DM52下载 右键可另存为



门铃芯片产品参数:

  触发方式:Selected Key :L/U/R,(门铃音乐选曲键,顺序选取;Voice-Select function)
Play Key : E/U/I, (门铃音乐播放键,Trigger OKY selected melody)
  输出信号:IO1:Busy Low Flashing with the rhythm of music.

  工作电压:VDD:DC1.8~5.5V
  静态电流:Isb≤0.1uA@4.5V
  工作电流: (无负载) Iop: 1.5mA @4.5V
  内置震荡电电阻:INT_OSC:+/-1.5%误差
  支持喇叭和蜂鸣片:喇叭是8欧0.5W 范围 :0.25W-1W的喇叭都行.
  出货形式:
  1),直插6Pin模块COB (六个脚的AC80E8直插COB) 2),贴片八脚SOP8硬封装.


门铃音乐曲目:门铃音乐IC 52首五十二首

中文曲名

英文曲名

试听

1

叮咚2声

DingDong DingDong



2

致爱丽斯

For Elise



3

西敏寺钟声

Westminster Abbey



4

叮咚2声DD12

dingdong 2 fast(AC8DD1252)



5

土耳其进行曲

Rondo Alla Turca



6

美丽的传说

Beautiful legend



7

小星星

Twinkle Twinkle little star



8

雨中旋律

The rhythm of falling rain



9

叮咚3声

Dingdong3sound



10

铃儿响叮咚

Jingle bell



11

生日快乐

Happy birthday to you



12

伦敦桥

London bridge is falling down



13

走呀走 / 蜗牛与黄鹂鸟

The snail and the Oriole



14

苏三娜

Susanna



15

彩虹妹妹

Rainbow sister



16

十个印第安人

Ten little indian boys



17

叮咚1声

DingDong



18

圣诞老公公进城来

Santa Claus is Coming to Town



19

小小姑娘

Small little girl



20

王老先生有块地

Old MacDonald had a farm



21

泉水叮咚响

Spring Ding Dong ring



22

特别的叮咚铃声

Special dingdong bell



23

回忆

Memery



24

平安夜

Silent



25

普世欢腾

Joy To The World



26

布林迪西

Brindisi



27

圣诞快乐

We wish merry Christmas



28

圣诞树

O Christmas Tree



29

梦中的婚礼

MARIAGE D'AMOUR



30

叮咚3声组合

Dingdong3Combo



31

洋基歌

Yankee doole



32

红河谷

Red River Valley



33

祝酒歌

Toast song



34

彩云追月

Clouds Chasing the Moon



35

哆来咪

Do-Re-Mi



36

勃拉姆斯摇篮曲

Brahms lullaby



37

叮咚缓快2遍

Dingdong Slow and fast



38

爱的故事

Love Story



39

金婚式

La Cinquantaine



40

莫斯科郊外的晚上

An Evening Outside Moscow



41

欢乐颂

Ode an die Freude



42

快点呀急促提示音

DuDu Hurry



43

美的巡逻兵

m15AmericanPatrol



44

动听的旋律

Beautiful rhythm



45

多年以前

Longlong ago



46

爱的纪念

Souvenirs d'enfance



47

场景

Scence



48

温暖的家

sweet home



49

小兔子乖乖

Little rabbit obedient



50

星空

Lyphard Melody



51

玛丽有只小羔羊

Mary has a little lamb



52

爱德兰的诗

Ballade pour Adeline

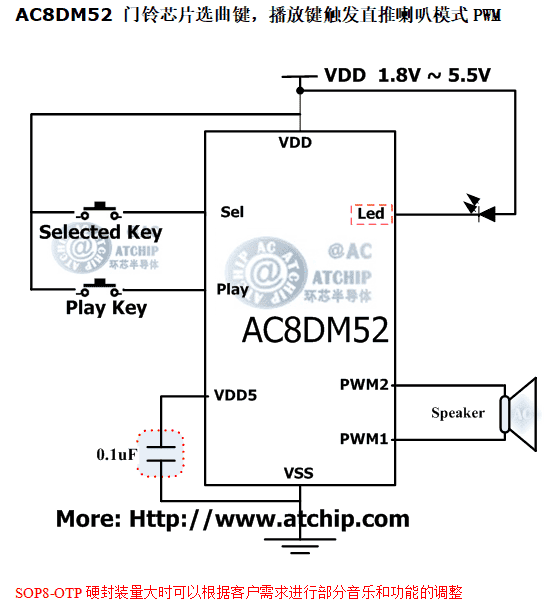

AC8DM52双音门铃IC芯片接线图PWM直推喇叭


门铃52首音乐IC接线应用电路

AC8DM52 封装形式DIP8 / SOP8



AC8DM52-DIP8/SOP8

丝印内容:AC8DM52,AC8D,M18,D12。


AC8DM52DIP8SOP8_OTP30s硬封装DIP8/SOP8图片



最常用最常见的硬封装形式:

直插八脚DIP8封装和
贴片八脚SOP8封装


PIN
NAME
1
VDD5
2
PWM2
3
PWM1
4
VDD
5
VSS
6
Led
7
Selected Key
8
Play Key


SOP8贴片芯片封装尽寸大小(SOP SIZE):

SOP8贴片芯片封装尽寸大小(SOP SIZE):

AC8DM52 SIP COB Information 直插COB软封装资料

/// 最常见语音芯片COB封装形式





AC8DM52-SIP AC80E 单列直插COB脚位资料
sop8专用PCB线路板

硬封装贴片八脚AC80E线路板设计图

直插1-6脚顺序为从左至右.

直插语音硬封装贴片八脚AC80E线路板COB脚位资料
请参照实际样品情况.

实物图片,仅供参考.
若有改动,恕不另行通知.
语音COB芯片图片样品

直插6脚COB脚位资料:


PIN
NAME
1
Selected Key
2
Play Key
3
PWM1
4
PWM2
5
VDD
6
VSS



更多音乐芯片IC产品如:圣诞音乐ic系列,情歌音乐ic系列,儿歌音乐ic系列,门铃音乐IC系列,水晶圣诞音乐等等
   请访问:/musicic.asp

门铃IC双音音乐IC/AC8DM52原理图下载  右键点击可以另存为
