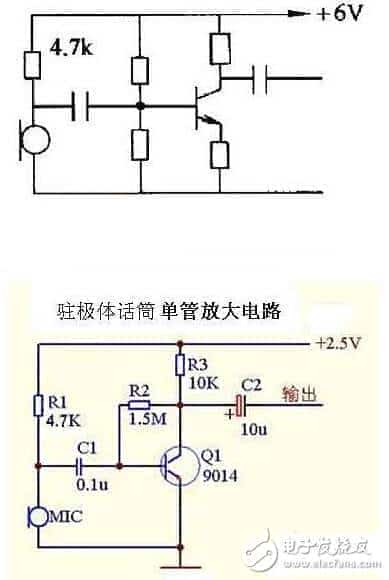

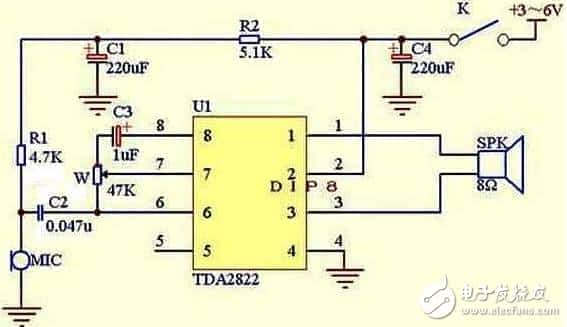

TDA2822 TDA2822制作话筒功放电路,2822功放资料 这个电路外围元件少，制作简单，音质却出乎意料的好。采用一块双路音频放大集成电路。其主要特点是效率高、耗电省，静态工作电流典型值只有6mA左右，该集成电路的电压适应能力强（1.8V～15V DC），即使在1.8V低电压下使用，仍会有约 100mW的功率输出，具体电路如图所示。 驻极体话筒检测：

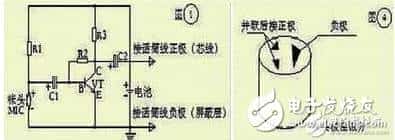

放大电路工作原理 图1是整个话筒放大电路的电路图，从图1中可以看出，整个电路只要六七个原件。下面大概说说工作原理，其中电阻R1负责给咪头提供工作电压，R2与R3负责给三极管提供偏置电压，电容C1负责把咪头的信号耦合给三极管以便放大，最终放大后的信号通过电容C2耦合后送回到话筒线路的正极中，也就时话筒线最外层的屏蔽层（也就是外层的那层铜网）。图2就是我们制作时要用到的材料或电子元件。
TDA2822是意法半导体(ST)开发的双通道单片功率放大集成电路，通常在袖珍式盒式放音机（WALKMAN）、收录机和多媒体有源音箱中作音频放大器。具有电路简单、音质好、电压范围宽等特点，可工作于立体声以及桥式放大(BTL)的电路形式下。
TDA2822
音频功率放大器电路
12V
1Wx2@8Ohm
SOP8/DIP 8
TEA2025/A/B/D
音频功率放大器电路
12V
2.3Wx2@4Ohm
SOP20/DIP-12H/16
LM386
音频功率放大器电路
16V
1Wx1@32Ohm
SOP8/DIP8
和弦门铃芯片曲目列表：
全部试听请点击下载：
和弦音乐门铃芯片IC AC8FM28下载 右键可另存为
门铃IC / 门铃28首 音乐IC芯片的优势：
触发方式：Selected Key :L/U/R,(门铃音乐选曲键,顺序选取；Voice-Select function)提供多种产品选择方案,出货形式选择多：
掩膜成品芯片可以小批批，也可以直接掩膜出货，价格成本便宜，转换灵活，是首单试单时的最佳解决方案，
门铃音乐曲目：门铃音乐IC 28首十八首
叮咚两声/ 叮咚2声
DingDong DingDong
琶音音效
Arpeggio Sound
波尔卡
Polka
卡门
Toll bar , Kamen
老式电话铃声
Vintage Ring Tones
西敏寺钟声
Westminster Abbey
拉德斯基进行曲
Radetsky March
音效135I
YinXiao 135I
音效I531
YinXiao I531
哆唻咪(音乐之声)
Do Re Mi（The Sound of Music）
回家
Home
斯卡布罗集市
Scarborough Fair
西班牙女郎
Spanish ladies
祝酒歌
Toasting Song , A Toast-Song
绿袖子
Green Sleeves
土耳其进行曲
Turkey March
啊 朋友
Oh friend
金昏氏
Kim's clan
圣诞歌
Merry Christmas
小步舞曲
Minuet , Mozart's Minuet
漫步舞曲
Walking dance
孤独的牧羊人
The Lonely Goatherd
胡桃夹子
The Nutcracker
爱丽丝
For Elise
回忆
Memory
威尔逊进行曲
Wilson March
生日快乐
Happy Birthday To You
雨中浪漫
The rain is romantic
和弦门铃音乐 IC / 门铃音乐芯片28首常见应用场合：
可视门铃，楼宇对讲，无线门铃，高端门铃产品，门内外语音对讲，智能猫眼可视门铃，可视对讲门铃，可视对讲系统,楼宇可视对讲，别墅可视对讲系统，猫眼门铃。
芯片大小规格:焊盘尺寸:80umx80um裸片尺寸:X=840um,Y=956um（晶元）
Note 注意事项 : *** The IC substrate must be connected to VSS or Floating. 芯片衬底为接地 VSS 。 *** At high voltage of 4.5V or higher voltage, VDD Must connected to VSS with a 0.1uF cap for less power noise. At 3V, VDD may be connected to VSS with a 0.1uF cap. VDD 与 VSS 之间在 4.5 伏或者大电流供电时需加一颗 104 去噪音 . 3V 供电时建议保留 0.1uf 电容。 贴片 8 脚芯片只有播放，选曲，和 3HZ busy 输出脚。
AC8FM28和弦音乐门铃IC芯片接线图PWM直推喇叭
选曲键内置了单线MCU控制，并且有按键防抖功能，没有独立占用芯片IO口（SOP8无音量键，大量时可以定制音量键）。
SIP 10Pin COB Package Information 门铃芯片10脚直插COB软封装资料
/// 最常见语音芯片COB软封装形式
AC8FM28 AC8FM36 – 和弦门铃芯片 IC Sip 10Pin COB AC90A 单列直插 COB 脚位 资料
请参照实际样品情况.
实物图片,仅供参考.
直插语音COB脚位资料AC80M
直插10脚COB脚位资料:
PIN
NAME
1
Busy High
2
3Hz
3
Play Key
4
Selected Key
5
Volume Control
6
NC
7
PWM1
8
PWM2
9
VDD
10
VSS
AC8FM28 SIP COB Information 直插COB软封装资料
/// 最常见语音芯片COB封装形式
AC8FM28 -SIP AC80E 单列直插 COB 脚位 资料
直插1-6脚顺序为从左至右.
直插语音COB脚位资料AC80E
实物图片,仅供参考.
直插6脚COB脚位资料:
PIN
NAME
1
Selected Key
2
Play Key
3
PWM1
4
PWM2
5
VDD
6
VSS
AC8FM28 封装形式DIP8 / SOP8
AC8FM28- SOP8
最常用最常见的硬封装形式：
直插八脚DIP8封装和
6脚选曲键具有MCU单片机一线通讯功能
MCU模式下第7脚可以改3Hz为常亮（BUSY）功能
PIN
NAME
1
PWM1
2
PWM2
3
VDD5
4
NC
5
Play Key
6
Selected Key
7
BL 3Hz
8
VSS
DIP8 双列直插封装尺寸大小 (PDIP SIZE):
SOP8 贴片芯片封装尽寸大小 (SOP SIZE):
一线通信协议部分：（每个按键都有MCU一线通讯功能）
数据命令功能定义说明 : 0X00 ～ 0xN : 音乐 1~(N+1) 十六进制
0XE8 : 有音乐 + 有闪灯 0XE9 : 有音乐 + 无闪灯 0XEA : 无音乐 + 有闪灯 0XEB : 有音乐 + 灯常亮
0XF0:音量 1 0XF1:音量 2 ... 0XF7:音量 8
0XF8 : 有音乐 + 有闪灯 0XF9 : 有音乐 + 无闪灯 0XFA : 无音乐 + 有闪灯 0XFB : 播放 0XFC : 下选 0XFD : 上选 0XFE : 音量
0XFF:STOP
音乐芯片系列裸片绑定图样例 (AC80F2 供参考)
对应脚位: 第一脚,触发脚(与电源正负VDD),触发后发声;第二三脚,直接接喇叭;第四脚,电源正极Vdd;第五脚,电源负极Vss.
若芯片需要104电容,可以正负极间接直插和贴片的...我司的产品绝大部分不需要加104电容(0.1uf),可以更大的为您的产品降低方案成本.
PCB大小规格(AC80F2)：
直插小板间距符合常规DIP直插的标准宽度.金手指适当,铜皮不易脱落.
