音频放大电路_用IC8002制作3W音频放大器

门铃音乐芯片18首资料/AC8DM18原理图下载　　右键点击可以另存为　　　

IC8002是两个OTL电路桥接成BTL方式工作的音频功率放大器。最大输出功率为3W，最小输出为1.5W。工作电压为2-5.5V，所以适合于USB供电或者电池供电的低压电子产品。省却了传统的自举电路及消震电路，外围零件只有5只即可工作，节省了线路板空间和制作成本。

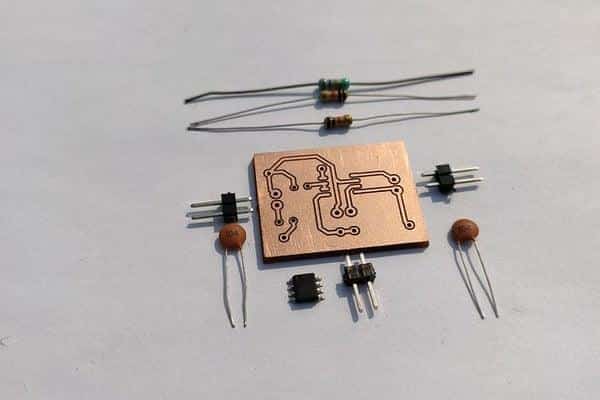

零件清单：
1.IC8002音频功率放大器集成电路
2.10K电阻*2
3.22K电阻*1
4.0.1UF瓷片电容*2
5.5V电源
6.4欧姆喇叭
7.3.5毫米耳机插座

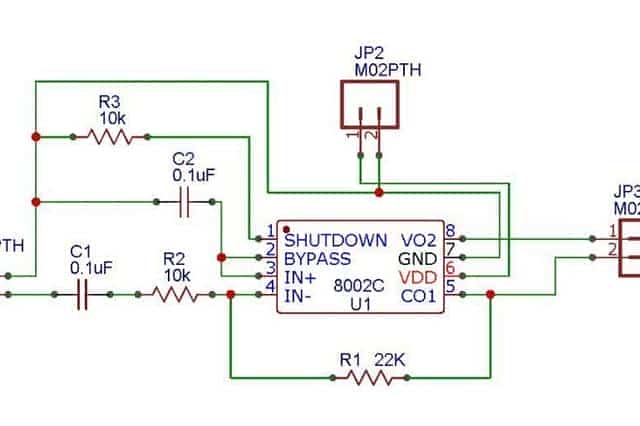

制作电路图：ic8002是8脚SMD封装，采用搭棚焊接不好焊，但是电路简单，方便制作PCB线路图。如下图所示。

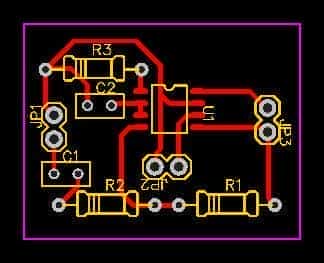

制作PCB板：

导出GERBER文件并生成CNC机床所需文件后，便可以使用隔离布线技术制作PCB了。
如果没有CNC也可以通过打印机转印，然后腐蚀后获得线路板。

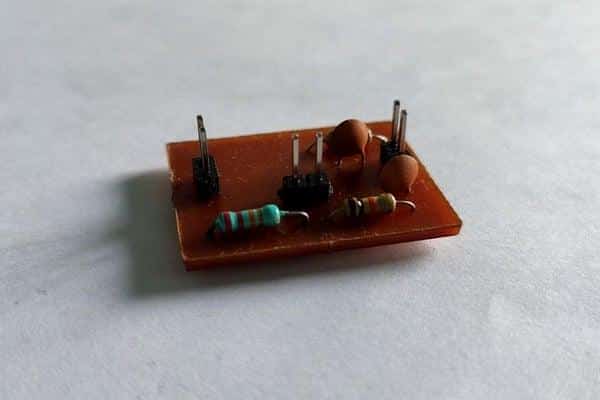

电路焊接：
先将集成电路焊接好，引脚确保不要短路。再焊其他电阻电容。

电路测试：
完成所有焊接后，用表测试所有通路确保没有断点，并测试没有相邻线短路存在。

根据参数显示，喇叭阻抗可以为3欧姆4欧姆或者8欧姆，对应输出功率为3W，2.65W,1.8W。

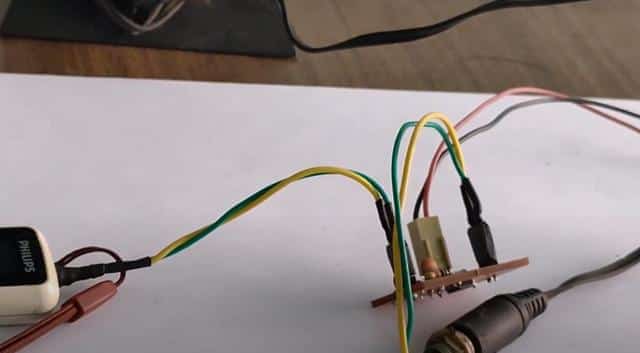

功率放大器外围引线连接：

在音频输入和电源供应处还有功率输出端，焊上电子连接插针。

将音频信号，焊接一个3.5MM插头，用于连接手机或者数字播放器耳机输出孔。
莲花插座焊接在功率输出端，方便外接音箱。并用一只5V手机充电器作为电源供电。

实际接线图如上图所示，外接音箱采用创新的卫星箱。实际播放声音清晰自然动听，虽然功率不是很大，但是作为书房桌面音响功率放大器还是够用的，韵味比较足比数字功放有着更好的音色，而制作成本仅仅几元钱，还能锻炼动手能力，真的不错。

双音门铃IC / 门铃芯片掩膜18首:

AC8DM18 B/Mask IC是一颗CMOS单晶片掩膜音乐芯片，直接PWM驱动喇叭的音乐门铃芯片， 音乐合成方式为可编程式的方波和包络线，音质效果好，共有2个I/O口，其中1个选曲键Sel Key，另一个为播放键Play Key，外围少元器件，应用电路简单，价格低，有着很好的产品方案成本优势。
AC8DM18 B/Mask门铃IC内部存放着近200秒的双通道音乐，1.8V低电压仍能正常发声，3V供电时无外部元器件，复位和内部供电方面稳定，同时解决了电压过高时的电流声杂音，有着宽电压5.5V的支持，语音效果输出稳定。

音乐曲目：掩膜门铃音乐18首 序 中文曲名 英文曲名 试听 1 叮咚叮咚 / 叮咚两声 DingDong DingDong 2 致爱丽斯 For Elise 3 西敏寺钟声 Westminster Abbey 4 土耳其进行曲 Rondo Alla Turca 5 彩虹妹妹 Rainbow sister 6 小星星 Twinkle Twinkle little star 7 雨中旋律 The rhythm of falling rain 8 圣诞快乐 We wish merry Christmas 9 铃儿响叮咚 Jingle bell 10 生日快乐 Happy birthday to you 11 伦敦桥 London bridge is falling down 12 苏三娜 Oh，Susanna 13 走呀走 / 蜗牛与黄鹂鸟 The snail and the Oriole 14 十个印第安人 Ten little indian boys 15 叮咚1声 DingDong 16 大长今 Twilight flying rain flying wind 17 小小姑娘 Small little girl 18 王老先生有块地 Old MacDonald had a farm 。下方列表可以试音单首声音内容。　

全部试听请点击下载：        双音18首门铃IC AC8DM18下载　右键可另存为　　

门铃音乐芯片掩膜18首参数：

和弦门铃音乐IC应用场合： 　　　　　

芯片大小规格:焊盘尺寸:80umx80um裸片尺寸:X=840um,Y=956um（晶元）

晶片底盘接地或悬空

Note注意事项:
*** The IC substrate must be connected to VSS or Floating. 芯片衬底为接地VSS。
*** At high voltage of 4.5V or higher voltage, VDD Must connected to VSS with a 0.1uF cap for
less power noise. At 3V, VDD may be connected to VSS with a 0.1uF cap.
VDD与VSS之间在4.5伏或者大电流供电时需加一颗104去噪音. 3V供电时建议保留0.1uf电容。
贴片8脚芯片只有播放，选曲，和3HZ busy输出脚。

音乐芯片系列裸片绑定图样例 (AC80F2 供参考)

对应脚位: 第一脚,触发脚(与电源正负VDD),触发后发声;第二三脚,直接接喇叭;第四脚,电源正极Vdd;第五脚,电源负极Vss.

若芯片需要104电容,可以正负极间接直插和贴片的...我司的产品绝大部分不需要加104电容(0.1uf),可以更大的为您的产品降低方案成本.

PCB大小规格(AC80F2)：

直插小板间距符合常规DIP直插的标准宽度.金手指适当,铜皮不易脱落.
