LM386引脚图,特性及典型功放电路介绍

铃音乐芯片18首资料/AC8DM18原理图下载　　右键点击可以另存为　　　　

一、概述:
　　LM386是美国国家半导体公司生产的音频功率放大器,主要应用于低电压消费类产品。为使外围元件最少,电压增益内置为20。但在1脚和8脚之间增加一只外接电阻和电容,便可将电压增益调为任意值,直至 200。输入端以地位参考,同时输出端被自动偏置到电源电压的一半,在6V电源电压下,它的静态功耗仅为24mW,使得LM386特别适用于电池供电的场合。?
LM386的封装形式有塑封8引线双列直插式和贴片式。
LM386引脚图,特性及典型功放电路介绍
二、特性:
静态功耗低,约为4mA,可用于电池供电。
工作电压范围宽,4-12V or 5-18V。
外围元件少。
电压增益可调,20-200。
低失真度。
LM386电源电压4--12V，音频功率0.5w。LM386音响功放是由NSC制造的，它的电源电压范围非常宽，最高可使用到15V，消耗静态电流为4mA，当电源电压为12V时，在8欧姆的负载情况下，可提供几百mW的功率。它的典型输入阻抗为50K。
三.典型应用电路

军工级——导弹、卫星、坦克、航母。里面的电子元器件，任何一个部分拿出来都是最先进的。领先工业级10年，领先商业级20年左右，价格最贵。
精密度最高工业级——比军工级档次稍微低一点，价格次之，精密度次之。
商业级——市面上交易的那种，电脑、手机、你能看到的基本上都是商业级的。比如微软做的芯片就算是商业级里的军工级，价格最便宜，最常见最实用。
区别：主要在其工作温度范围。
商业级器件的工作温度范围是0℃~+70℃；工业级的是-40℃~+85℃；军品级的是-55℃~+150℃。另外还有些器件有一种汽车工业级的是-40℃~+125℃。

语音芯片DAC输出外接甲类功放增加音量方法

在很多语音IC的应用中，IC的声音输出为接一个三极管来驱动喇叭下面讲述语音芯片DAC输出外接甲类功放增加音量方法。
1. Audio电压输出:
AMFR录放音IC声音输出都为电压输出，这种输出有单端输出的，内部不带功放，属于这种输出的IC有AMFRC0083和AMFRC0163。还有双端输出的，内部已经有功放线路，属于这种输出的ICAMFRA3009和AMFRB6009。
单端电压输出可直接接功放线路；双端电压输出，接任一端都可，但是不用的脚一定空接，千万不能接地。通常的应用线路如图一，Q1与喇叭接为甲类放大，因在IC的输出的信号中已加有一个直流电压，所以R1既是Q1的直流偏置电阻，同时也是Q1的交流限流电阻，这个线路具有简单易调试的特点。
但是有时使用这个线路会发现声音很小，通常的做法是将R1减小，但是减小R1后，一些意想不到的情况出现了，电流变得很大，甚至声音会失真。或者我们有时觉得电流太大，于是会想到用阻抗大一些的喇叭，但是IC的内部线路是根据8Ω的喇叭来设计的，换喇叭后却出现了声音失真的问题，我们用示波器看Q1集电极的波形，看到调整R1或者更换不同阻抗的喇叭后，不光交流信号变化，而且直流工作点也移动了，所以交流信号大的时候会有削波失真。根据这些情况看来，用这个最简单的线路不能解决这个问题。
其实要增大声音这个问题很简单，只要增加耦合到输入到线路的交流信号就行了。所以要在R1上并联电容C1,电容加上后，交流信号就会增大，但是大部分时候交流信号又太大了，引起了削波失真，而交流信号增加的多少与电容的值成正比，所以只好换小些的电容，而IC输出的音频信号有4K左右的带宽，电容太小又经常出现语音高频较好而低频不够的情况，看来这真是件麻烦事。其实如果另外用一个电阻与电容串AC联来单独调整交流信号的大小，问题便迎刃而解，而电容也可以用得大些使声音的低频部分更好。所以改进后的线路就变成了图二。
语音芯片

下面再分析一下此线路的各元件的值的选择，首先是选择喇叭的阻抗，其实喇叭的阻抗即是放大线路的负载的阻抗，在通常的线路是选8Ω的喇叭，但是用8Ω的喇叭时静态电流较大，如把Q1的集电极调到1/2VCC则静态电流为1/2VCC除以8，所以我们如果选择阻抗大一倍的喇叭，静态电流会是原来的一半，我们建议使用32Ω或以上的喇叭。需注意的是，当喇叭的阻抗改变时，前面所选择的电阻需重新调整，所以在调整电阻前一定要确定好喇叭的阻抗。然后要确定R1的值，R1确定了放大线路的直流工作点，在去掉交流信号后用示波器看IC输出时Q1的集电极的波形，调整R1使该脚电压为1/2VCC时，便得到R1的值（见图三）。

然后选择C1的值，一般可以用一个0.1μ的电容即可,但是在R2比较小时，0.1μ的电容对声音的高频部分阻抗较大，可以使用0.47μ的电容，以改善低频特性，R2的值可根据所输出交流信号的最大电平来确定，在交流信号最大输出时调整到Q1集电极波形仍不失真就行了（见图四）。
语音芯片
2. Cout电流输出:
一般语音IC都是这种输出，IC的Cout输出端相当于电流输出型DAC的输出端，输出电流大小在EzCode中可以设置，如设为3.02mA，表示输出的最大电流为3.02mA。这种输出一般的应用线路如图五。图中Cout直接接三极管B极，因为IC的输出电流恒定，故三极管的B极电流等于IC输出电流减去流过R1的电流。R1的作用是调节IC的输出电流符合三极管的输入特性，因为若IC输出电流太大，可能会使三极管的偏置点不正确，而引起严重失真。调整R1的值可以调节三极管的B极电流。
R1的值简单确定方法就是测试IC工作时喇叭上的电流，但喇叭上的电流为1/2VCC除以喇叭阻抗时，表示喇叭和三极管上的电压都为1/2VCC，偏置点正确。
这种线路为最简单的电流放大线路，这款线路在应用中不可避免也会有声音太小而电流却很大的问题，我们同样可以增加耦合到输入到线路的交流信号，来增加声音而不减小电流。改进的线路见图六。
语音芯片
电流输出线路的调整与电压输出大同小异，同样的方法我们通过调整R3和R1的确定三极管的偏置点。注意R1的大小主要限制B极电流的最大值，而R3调整使工作点平行移动，两个电阻需要均衡调整，使工作点正常且电流变小。R2用来调整交流信号的大小，调整至声音最大而且不失真即可。C1为交流耦合电容，C1的值较大时可以改善声音的低频特性，一般选择0.1u的电容，选择0.47u以上更好。

TDA2822	音频功率放大器电路	12V	1Wx2@8Ohm	SOP8/DIP 8
TEA2025/A/B/D	音频功率放大器电路	12V	2.3Wx2@4Ohm	SOP20/DIP-12H/16
LM386	音频功率放大器电路	16V	1Wx1@32Ohm	SOP8/DIP8

今天给大家分享的是如何构建麦克风放大器电路。

麦克风放大器电路主要用的是 LM386 IC 放大器，LM386 是一款低功耗音频放大芯片。这里先介绍一下LM386 的引脚排列。

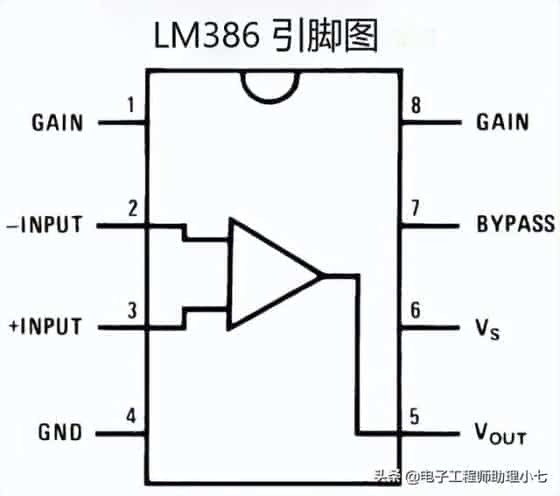

一、LM386 的引脚排列
1、引脚 1 和 8：代表放大器的增益控制

你可以通过在这个引脚之间放置一个电阻和电容或仅电容来调整增益。

在这个电路中，我们将在这些端子之间放置一个 10µF 的电容以获得最高的电压增益。你可以根据需要进行调整增益。

2、引脚 2 和 3 ：是声音输入信号端子

这是放置要放大的声音的端子，在我们这个电路的例子中，电容式麦克风将连接到这些端子。

端子 2 是 – 输入，端子 3 是输入。在下面的电路中，正麦克风端子将放置在端子 3 上，端子 2 将连接到负麦克风端子，接地。

3、引脚 4：为 GND（接地）

电源的负电压连接的地方。

4、引脚 5 ：是放大器的输出

放大的声音信号输出的终端。

5、引脚 6：是接收正直流电压的端子

运算放大器可以接收放大信号所需的功率。

6、引脚 7：是旁路终端

引脚 7 通常保持开路或接地，然而，为了更好的稳定性，在下面的电路中添加了一个电容，因为这可以防止放大器芯片发生振荡。

麦克风放大电路自制麦克风放大电路图
LM386 的引脚排列

二、麦克风放大器电路
麦克风放大器电路所需的元件：

麦克风
6 V 电源（ 4 节“AA”电池或直流电源）
2KΩ-6KΩ 电阻（取决于使用的麦克风）
10Ω 电阻
10KΩ 电阻
2 10μF 电解电容
100μF 电解电容
0.1μF 陶瓷电容
47nF 陶瓷电容
3.5mm 音频插头

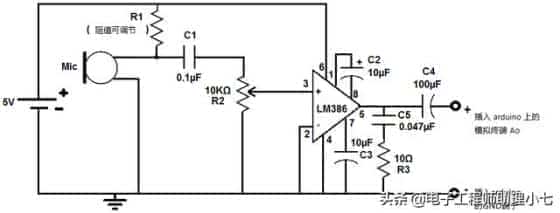

麦克风放大器电路的原理图如下所示：

麦克风放大电路自制麦克风放大电路图
麦克风放大器电路的原理图

R1 是一个电阻，将麦克风连接到正电压，可以让麦克风能够开机。如果没有所需的电源，麦克风将无法工作。

电阻的值是可变的，因为它取决于你使用的特定麦克风，检查你正在使用的麦克风的 datasheet，找出上拉电阻的最合适值。

C1 是一个电容，用于阻断输入信号上的直流电压并允许交流电通过。当我们对着麦克风说话时，我们的声音或音乐就是交流信号，这是我们想要通过输出的信号的唯一部分。

直流信号仅用于给麦克风供电，我们不希望它出现在输出中，这就是我们使用这个电容器的原因，让它阻止直流但允许交流进入输出。

R2 是一个电阻，用来控制音量。

C2 是一个电容，用于设置 LM386 放大器的电压增益。因此，输出电压是输入电压的 200 倍，是 LM386 可以提供的最大增益。

C3 是一个电容，可提高 LM386 放大器的稳定性，以防止出现振荡等问题。振荡会使声音信号失真，使它们不清楚或不能理解说的什么。

C4 是一个电容，用于消除 LM386 放大器输出的任何直流偏移。

C5 是一个电容，用作输出的电流库。当电流突然激增时，该电容会耗尽电量，而当电流需求较低时，该电容会重新充满电子。

麦克风放大器电路的工作原理：

电路从麦克风开始，麦克风拾取声音信号并将其转换为电信号，这些电信号被 LM386 放大，被放大的信号通过 LM386 放大器 的引脚 5 输出。

现在你可以用来做一些和声音相关的事情，比如输入电脑用录音软件录音，它可以输入到 arduino 中，这样的话，电路可以对声音做出反应，并且在检测到声音时，触发另一个电子元器件。

如果我们在上面的电路中添加一个 3.5mm 音频插头，使插孔的尖端连接到电路输出的正极端子，插孔的地线连接到电路的地线并将其插入计算机，我们就可以在计算机上进行录音，就像专业的麦克风一样。
