门铃芯片掩膜18首音乐芯片资料:
门铃芯片掩膜18首/AC8DM18B原理图下载 右键点击可以另存为
双音门铃IC / 门铃芯片掩膜18首 :
特别注意： 在LDO的5V供电下,特别是空载大于5V供电的情况下，应用时请串二极管（可选in4007）整流降压后，（建议再多串一个小电阻限流滤波.1-7欧）再接芯片VDD。
音乐曲目：掩膜门铃音乐18首
序 中文曲名 英文曲名 试听
1 叮咚叮咚 / 叮咚两声 DingDong DingDong
2 致爱丽斯 For Elise
3 西敏寺钟声 Westminster Abbey
4 土耳其进行曲 Rondo Alla Turca
5 彩虹妹妹 Rainbow sister
6 小星星 Twinkle Twinkle little star
7 雨中旋律 The rhythm of falling rain
8 圣诞快乐 We wish merry Christmas
9 铃儿响叮咚 Jingle bell
10 生日快乐 Happy birthday to you
11 伦敦桥 London bridge is falling down
12 苏三娜 Oh，Susanna
13 走呀走 / 蜗牛与黄鹂鸟 The snail and the Oriole
14 十个印第安人 Ten little indian boys
15 叮咚1声 DingDong
16 大长今 Twilight flying rain flying wind
17 小小姑娘 Small little girl
18 王老先生有块地 Old MacDonald had a farm
。下方列表可以试音单首声音内容。
全部试听请点击下载：
双音18首门铃IC AC8DM18下载 右键可另存为
门铃音乐芯片掩膜18首参数：
触发方式：Selected Key :L/U/R,(门铃音乐选曲键,顺序选取；Voice-Select function)出货形式：
门铃音乐曲目：门铃音乐IC 18首十八首
1
叮咚叮咚 / 叮咚两声
DingDong DingDong
2
致爱丽斯
For Elise
3
西敏寺钟声
Westminster Abbey
4
土耳其进行曲
Rondo Alla Turca
5
彩虹妹妹
Rainbow sister
6
小星星
Twinkle Twinkle little star
7
雨中旋律
The rhythm of falling rain
8
圣诞快乐
We wish merry Christmas
9
铃儿响叮咚
Jingle bell
10
生日快乐
Happy birthday to you
11
伦敦桥
London bridge is falling down
12
苏三娜
Oh,Susanna
13
走呀走 / 蜗牛与黄鹂鸟
The snail and the Oriole
14
十个印第安人
Ten little indian boys
15
叮咚1声
DingDong
16
大长今
Twilight flying rain flying wind
17
小小姑娘
Small little girl
18
王老先生有块地
Old MacDonald had a farm

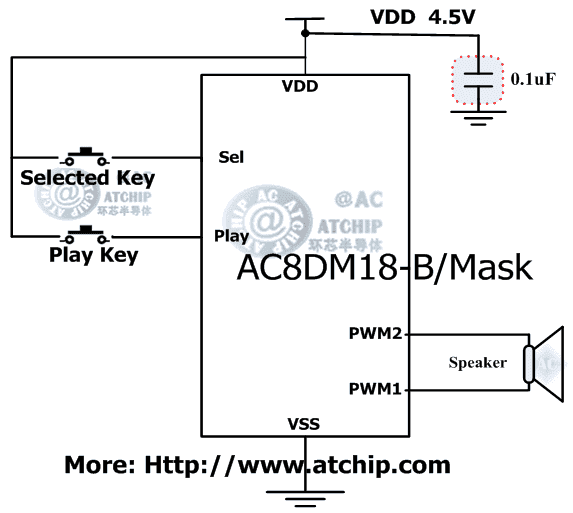

AC8DM18B掩膜门铃芯片应用电路接线方法
SOP8贴片八脚硬封装，裸片和AC80E软封装6Pin COB出货需批量定制。
AC8DM18 SIP COB Information 直插COB软封装资料
/// 最常见语音芯片COB封装形式
AC8DM18 -SIP AC80E 单列直插 COB 脚位 资料
直插1-6脚顺序为从左至右.
直插语音COB脚位资料AC80E
实物图片,仅供参考.
直插6脚COB脚位资料:
PIN
NAME
1
Selected Key
2
Play Key
3
PWM1
4
PWM2
5
VDD
6
VSS

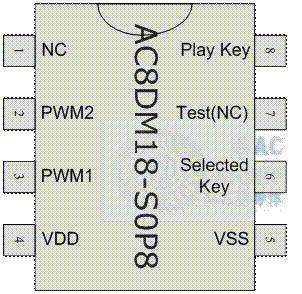

AC8DM18 封装形式DIP8 / SOP8
AC8DM18-DIP8/SOP8
丝印内容：AC8DM18，AC8D,M18，D12。
最常用最常见的硬封装形式：
直插八脚DIP8封装和
PIN
NAME
1
NC
2
PWM2
3
PWM1
4
VDD
5
VSS
6
Selected Key
7
Test(NC)
8
Play Key
脚 位 符 号 描 述
1 NC 空
2 PWM2 声音输出，PWM2喇叭
3 PWM1 声音输出，PWM1喇叭
4 VDD 电源正极
5 VSS 电源负极，接地
6 Selected Key 选曲键
7 Test ( NC ) 空
8 Play Key 播放键
SOP8 贴片芯片封装尽寸大小 (SOP SIZE):
请注意！ 静电敏感器件请做好电磁干扰防范 。
电路操作注意事项：
静电在很多地方都会产生，采取下面的防护措施，可以有效的防止 MOS 电路由于受 静电放电影响而损坏：。
● 操作人员要通过防静电腕带接地。
● 设备务必外壳接地。
● 装配过程中使用的工具必须接地。
语音芯片常见注意事项：
1,语音芯片的喇叭常规为：8欧0.25-0.5瓦。欧姆值范围：8-32欧，值变大时音量变小变柔。欧功率值范围：0.25-1瓦（W）。无法驱动4欧喇叭和2W以上的喇叭。
2,语音芯片电路中正负极的104电容（0.1uF），除极少数简易功能芯片在纽扣电池4.5V以下供电时，都不能省去，否则会引发不发声音，声音中断，杂音等不良情况。
● 电容设计线路板时，离芯片越近越好 !
● 正负极的 104 电容，除特别注明的简易功能芯片外， 一定不能省 !
3,应用电路中存在变压器，马达和大电感元件时，语音芯片应按电磁规范，做好相应防范措施，语音芯片属于敏感器件 。
