门磁警报叮咚门铃音乐20首芯片资料 ( AC8JM20 Alarm)

门磁警报叮咚门铃音乐20首芯片资料原理图下载　　右键点击目标另存为可以下载　　　

门磁警报叮咚门铃音乐20首芯片资料：

AC8JM20/Alarm IC是一颗CMOS掩膜音乐芯片，直接PWM驱动喇叭的门磁警报门铃芯片， 音乐合成方式为可编程式的方波和包络线，音质效果好，共有3个I/O口，其中1个选曲键Sel Key，一个为播放键Play Key，另外有一个警报长响音效播放键Alarm Key，常用于门磁警报和门铃提醒产品。外围少元器件，应用电路简单，价格低，有着很好的产品方案成本优势。

AC8JM20/Alarm IC内部存放着近200秒的双通道音乐，2V低电压仍能正常发声，复位和内部供电稳定，解决了电压过高时的电流声杂音，有着宽电压5V的支持，语音效果输出优秀。

强大的价格优势，SOP8贴片单价0.5元，高性价比的不二选择

门磁警报二十首门铃音乐和单音警报声：
一,1 叮咚叮咚 / 叮咚两声 DingDong DingDong 2 致爱丽斯 For Elise 3 西敏寺钟声 Westminster Abbey 4 土耳其进行曲 Rondo Alla Turca 5 彩虹妹妹 Rainbow sister 6 小星星 Twinkle Twinkle little star 7 雨中旋律 The rhythm of falling rain 8 圣诞快乐 We wish merry Christmas 9 铃儿响叮咚 Jingle bell 10 生日快乐 Happy birthday to you 11 伦敦桥 London bridge is falling down 12 苏三娜 Oh，Susanna 13 走呀走 / 蜗牛与黄鹂鸟 The snail and the Oriole 14 十个印第安人 Ten little indian boys 15 叮咚1声 DingDong 16 圣诞老公公进城来 Santa Claus is Coming to Town 17 小小姑娘 Small little girl 18 王老先生有块地 Old MacDonald had a farm 19 泉水叮咚响 Spring Ding Dong ring 20 快乐拍手歌 If you're happy ,clap your hands
二,单音警报声 单音警报音效下载

全部试听请点击下载：      叮咚门铃芯片IC AC8JM20下载　右键可另存为
门铃二十首是掩膜门铃18首的升级版本，往大调了一些音量，另外增加更改了几首曲目，
具体还请取样品自行测试效果。下方列表可以单曲下载试听。

叮咚门铃IC / 叮咚门铃芯片SOP8贴片八脚的优势： 　　　　　

更多门磁报警叮咚芯片产品（AC8VM系列定制）：
1，叮咚一声，带三级音量控制AC8VC01 （AC8VC系列）。
2，叮咚两声，带三级音量控制AC8VC02 （AC8VC系列）。
3，警报叮咚门铃芯片，带嘀嘀音效三合一芯片 AC3JD03 （门磁产品系列）。

更多标准产品，请进

门磁警报门铃音乐IC / 门磁警报音门铃芯片20首常见应用场合： 　　　　　

门磁报警可视门铃，楼宇对讲，无线门铃，警报叮咚门铃产品，门内外语音对讲，可视对讲门铃，单音呜呜呜警报提醒功能可视对讲系统,楼宇可视对讲，楼宇对讲，别墅可视对讲系统，门磁报警器，防疫专用智能门磁 酒店社区隔离电子封条。

门磁报警器是由开关和磁铁两部分组成，开关部分由磁簧开关经引线连接，定型封装而成。磁铁部分由对应的磁场强度的磁铁封装于塑胶或合金壳体内。当两者分开或接近至一定距离后，引起开关的开断从而感应物体位置的变化。一般多用于城市安防领域。
无线门磁报警可视门铃是一款电子设备，具备“集体化控制”独特优势的双向智能网络控制系统平台，完全依照人们的需求以及现代家居生活需要而研发。无线可视门铃简介无线可视门铃英文名称是 wireless Video door phone或wireless Video door bell。 具有门铃功能，当需要时，可以开启单音呜呜呜警报提醒功能。

2, 相关图样：

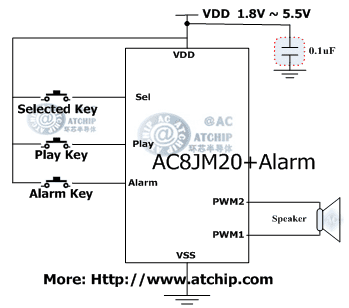

AC8JM20语音门铃IC芯片接线图PWM直推喇叭

AC8VM系列通用产品资料，供参考。

AC8JM20 6Pine SIP COB Information 直插COB软封装资料

/// 最常见语音芯片COB封装形式

AC8JM20 封装形式DIP8 / SOP8封装资料

AC8JM20- SOP8 叮咚门铃芯片IC OTP 8脚硬封装芯片资料

最常用最常见的硬封装形式： 直插八脚DIP8封装和 贴片八脚SOP8封装 To为3Hz功能 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 PIN NAME 1 Nc 2 Pwm2 3 Pwm1 4 Vdd 5 Vss 6 Select Key 7 Alarm Key 8 Play Key

叮咚门铃芯片输出状态Ding Dong IC Output status (for To):

A. Stand by Status. (High/Low Status)：
(1). Busy_High active : 播放时输出高电平。(Drive输出)
(2). Busy_Low active : 播放时输出低电平。(Sink输出)
B. Busy Low Active, Stop Low Pulse. 停止播放时输出低电平脉冲。
C. Busy High Active, Stop High Pulse. 停止播放时输出高电平脉冲。
D. LED Flash at 6 Hz. 播放时 LED 6Hz Sink输出闪烁。
E. LED Flash at 3 Hz. 播放时 LED 3Hz Sink输出闪烁。
F. LED Flash at 12 Hz. 播放时 LED 12Hz Sink输出闪烁。
G. QIO signal Arbitrary Output with voice. 随音乐节奏闪烁。

Note注意事项:
是指以 6kHz 的播放速度时LED闪烁的频率；不同的播放速度，LED闪烁的频率也会不同。
*** Note: LED 3Hz / 6Hz / 12Hz flash rate at 6kHz sample.
All output pins support large-current output and can directly drive high brightness LED. (Iol=20mA @VDD=3V)
所有的输出脚都可提供大电流來直推高亮度LED。(Iol=20mA @VDD=3V)

PCB大小规格(AC80E-SOP8通用板)：

直插小板间距符合常规DIP直插的标准宽度.金手指适当,铜皮不易脱落.
