电话铃声IC / 电话铃声芯片12首资料
(Telephone Ringtone IC)
电话铃声12首芯片资料/AC80M12原理图下载 右键点击可以另存为
电话铃声IC / 电话铃声芯片12首音乐芯片资料:
AC80M12是一颗高性能单晶片CMOS音乐和语音合成IC，直接PWM驱动喇叭的电话铃声芯片, 音乐合成方式为可编程式的方波和包络线，音质效果好，共有2个I/O口,其中1个选曲键,另一个为播放键,外围无元器件,应用电路简单,价格低，有着很好的产品方案成本优势
AC80M12电话铃声IC同时支持出OTP硬封装形式,OTP门铃是一种能够存放最长10秒钟的语音或者近200秒的双通道音乐的音乐芯片，应用线路极其简单，1.8V低电压仍能正常发声，3V和4.5以下供电时无任何外部元器件，复位和内部供电方面稳定，同时解决了部份4.5V以上供电情况下，电压过高时的电流声音杂音,提供了宽电压支持的5V高电压专用电源IO口，语音效果输出稳定。
曲目列表：1 音频脉冲铃音电话铃声 Telephone Ringtone
2 电话铃声按键音 Keypad tone
3 电话铃声拨通回音 Ringback tone
4 音频脉冲拨号音电话铃声 BuzzBuzz
5 电话铃声经典脉冲音 Classic RingTone
6 脉冲Ring3声电话铃声 Ring Ring Ring
7 复古的电话铃声 Older Ring1
8 好听的电话铃声脉冲音 Beauty RingTone
9 老式电话铃声 Older Ring1
10 电波个性化接通回音 Elec Ringback music
11 叮铃铃电话铃声脉冲音 DingLingLing
12 电话铃声彩铃音乐 Coloring Ring back tone
全部试听请点击下载：
电话铃声铃音芯片IC AC80M12下载 右键可另存为
门铃芯片产品参数：
触发方式：Selected Key :L/U/R,(门铃音乐选曲键,顺序选取；Voice-Select function)
Play Key : E/U/I, (门铃音乐播放键，Trigger OKY selected melody)
输出信号：Test: Busy Low
工作电压：VDD:DC1.8~5.5V
静态电流：Isb≤0.1uA@4.5V
工作电流： (无负载) Iop: 1.5mA @4.5V
IO输入电流：Iih:12uA@4.5V
IO输出电流：Iol:33mA@4.5V
内置震荡电电阻：INT_OSC:+/-1.5%误差
支持喇叭和蜂鸣片：喇叭是8欧0.5W 范围 :0.25W-1W的喇叭都行.
出货形式：
COB可出AC80E(6pin可以加闪灯或不加),AC90A和挤压盒板AC80J等、裸片（已烧录好），裸片3-5天交货,COB绑好7-10天交货。
门铃音乐曲目：门铃音乐IC 12首十二首
| 1 |
音频脉冲铃音电话铃声 |
Telephone Ringtone |
|
| 2 |
电话铃声按键音 |
Keypad tone |
|
| 3 |
电话铃声拨通回音 |
Ringback tone |
|
| 4 |
音频脉冲拨号音电话铃声 |
BuzzBuzz |
|
| 5 |
电话铃声经典脉冲音 |
Classic RingTone |
|
| 6 |
脉冲Ring3声电话铃声 |
Ring Ring Ring |
|
| 7 |
复古的电话铃声 |
Older Ring1 |
|
| 8 |
好听的电话铃声脉冲音 |
Beauty RingTone |
|
| 9 |
老式电话铃声 |
Older Ring1 |
|
| 10 |
电波个性化接通回音 |
Elec Ringback music |
|
| 11 |
叮铃铃电话铃声脉冲音 |
DingLingLing |
|
| 12 |
电话铃声彩铃音乐 |
Coloring Ring back tone |
|

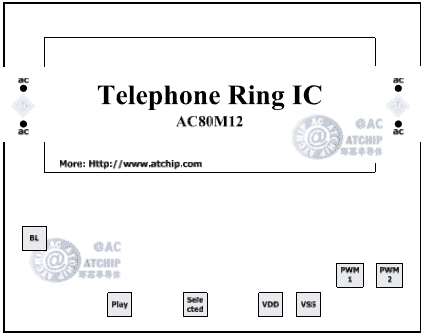

芯片大小规格:焊盘尺寸:80umx80um裸片尺寸:X=840um,Y=956um（晶元）
晶片底盘接地或悬空

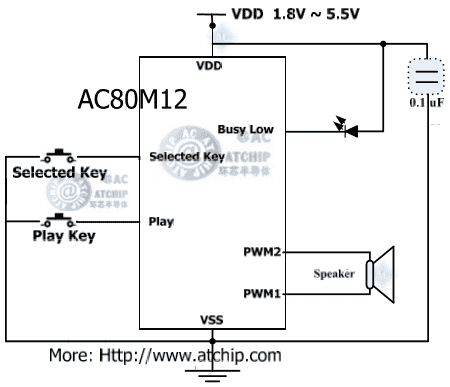

AC80M12电话铃声铃音IC芯片接线图PWM直推喇叭
AC80M12 SIP COB Information 直插COB软封装资料
/// 最常见语音芯片COB封装形式
AC80M12-SIP AC80E
单列直插COB脚位资料
直插1-6脚顺序为从左至右. |
直插语音COB脚位资料AC80E
请参照实际样品情况.
实物图片,仅供参考.
若有改动,恕不另行通知.
直插6脚COB脚位资料:
PIN |
NAME |
1 |
Selected Key |
2 |
Play Key |
3 |
PWM1 |
4 |
PWM2 |
5 |
VDD |
6 |
VSS |
|
AC80M12 封装形式DIP8 / SOP8
AC80M12-DIP8/SOP8
|
最常用最常见的硬封装形式：
直插八脚DIP8封装和
贴片八脚SOP8封装
PIN |
NAME |
1 |
VDD5 |
2 |
PWM2 |
3 |
PWM1 |
4 |
VDD |
5 |
VSS |
6 |
Test |
7 |
Selected Key |
8 |
Play Key |
|
DIP8双列直插封装尺寸大小 (PDIP SIZE):
 |
SOP8贴片芯片封装尽寸大小(SOP SIZE):
|
音乐芯片系列裸片绑定图 (AC80F2 供参考)
对应脚位: 第一脚,触发脚(与电源正负VDD),触发后发声;第二三脚,直接接喇叭;第四脚,电源正极Vdd;第五脚,电源负极Vss.
若芯片需要104电容,可以正负极间接直插和贴片的...我司的产品绝大部分不需要加104电容(0.1uf),可以更大的为您的产品降低方案成本.
PCB大小规格(AC80F2)：
直插小板间距符合常规DIP直插的标准宽度.金手指适当,铜皮不易脱落.
