OTP语音芯片OTP-30系列 产品资料
OTP-30系列语音芯片的描述:
OTP-30系列语音芯片是深圳市环芯半导体有限公司2010年推出的新产品，应用线路极其简单， 1.8V低电压仍能正常发声，3V和4.5以下供电时无任何外部元器件，复位和内部供电方面稳定，同时解决了部份4.5V以上供电情况下，电压过高时的电流声音杂音,提供了宽电压支持的5V高电压专用电源IO口，语音效果输出稳定.同时在功能方面有了更大的改进.
AC30系列语音芯片是一颗高性能直接PWM驱动喇叭的OTP语音芯片,音质效果好，共有3个I/O口,其中1个Input,2个简单I/O,简单I/O只能触发单段语音或用于马达和闪灯，外围无元器件,应用电路简单,价格低，有着很好的产品方案成本优势.
OTP-30系列语音芯片的优势：
1, OTP-AC30系列产品 内置电阻、外围少元器件，外围电路简单无任何元器件．AT@CHIP
整个方案的费用给您节省30%－50% .
2, 工作电压默认为1.8V—5.5V,使用4.5V以上供电或者部分直流供电电源时在VDD5与VSS串一个0.1uF电容即可.
3, 提供多种产品选择方案,出货形式选择多:
1),音乐贺卡机芯COB(AC60E0 4.5V/3V),
2),直插6Pin/5Pin(分别有五个脚的AC80F和六个脚的AC80E直插COB)模块COB,
3),挤压盒专用COB（AC80J0三个固定孔位的小板子）,
4),其它模组COB等（3V－24V供电应用方案）
5), DIP8和SOP8,裸片封装可以选择.
4, 量大时可以直接掩膜出货，价格成本便宜，转换灵活，是首单试单时的最佳解决方案，同时高bit比特率的声音输出，为音质效果和产品市场打下了良好的基础.
5, 喇叭是8欧0.5W的,支持8欧阻值功率范围 : 0.25W-1W的喇叭. 半 环 导 芯 体
6, 支持低电压马达复位功能，同时可能IO口的下拉阻值进行选择，以适用光控等多种场合。
OTP语音芯片定义和介绍: 更多...
OTP（One Time Programable的简称）是MCU的一种存储器类型，意思是一次性可编程：环 芯 公司将程序烧入IC后，将不可再次更改和；因此OTP语音芯片就是指一次性烧录的语音IC。
MCU按其存储器类型可分为MASK(掩模)ROM、OTP(一次性可编程)ROM、FLASH ROM等类型。MASK ROM的MCU价格便宜，但程序在出厂时已经固化，适合程序固定不变的应用场合；FALSH ROM的MCU程序可以反复擦写，灵活性很强，但价格较高，适合对价格不敏感的应用场合或做开发用途；OTP ROM的MCU价格介于前两者之间，同时又拥有一次性可编程能力，适合既要求一定灵活性，又要求低成本的应用场合，尤其是功能不断翻新、需要迅速量产的电子产品。
环芯OTP语音IC的优势：不需光罩费，交货期短，内置电阻、外围没有元器件，电路只需要一个104电容．
|
|
| |
|
SIP COB Information 直插COB软封装资料
/// 最常见语音芯片COB封装形式
OTP30Sec SIP AC80E
单列直插COB脚位资料
直插1-6脚顺序为从左至右. |
直插语音COB脚位资料AC80E
请参照实际样品情况.
实物图片,仅供参考.
若有改动,恕不另行通知.
OTP-30系列于直插6脚COB脚位资料:
PIN |
NAME |
1 |
Ka1 |
2 |
IO2 |
3 |
PWM1 |
4 |
PWM2 |
5 |
VDD |
6 |
VSS |
|
|
|
MusicCard COB Information 音乐贺卡机芯COB软封装资料
/// 最常见语音芯片COB封装形式
MusicCard AC60E
音乐贺卡机芯COB脚位资料
3V和4.5V AG10,LR54钮扣电池供电的贺卡机芯PCB. |
音乐贺卡机芯语音COB脚位资料AC60E
请参照实际样品情况.
实物图片,仅供参考.
若有改动,恕不另行通知.
|
|
|
Squeeze Box COB Information 挤压盒COB软封装资料
/// 最常见语音芯片COB软封装形式
Squeeze Box AC80J
挤压盒COB脚位资料
最常见的标准片挤压盒机芯PCB |
实物图片,仅供参考.
若有改动,恕不另行通知.
|
|
|
无开模具费用,提供各种常用软封装COB (限94HB,94V0纸板PCB)
/// 最常见语音芯片COB软封装形式
AC80A 2032电池 3V供电 常用语音机芯COB
适用于各种音乐礼盒和光控小批量方案.
实物图片,仅供参考.出货请参照实际样品情况.
若有改动,恕不另行通知.
常见的标准片机芯PCBA-CR2032电池3V语音方案 |
AC90Y 钮扣电池3V供电 常用语音机芯COB
适用钮扣式电池AG10,LR54; AG12,LR43; AG13,LR44的3V供电机芯COB
适用于各种音乐礼盒和光控小批量方案.
实物图片,仅供参考.出货请参照实际样品情况.
若有改动,恕不另行通知.
常见的语音芯片机芯PCBA-CR2032电池3V语音方案 |
|
更多: 常见的语音芯片封装形式(软封装COB和硬封装)
|
|
|
DIP8双列直插封装尺寸大小 (PDIP SIZE):
 |
SOP8贴片芯片封装尽寸大小(SOP SIZE):
|
附上AC3030-OTP语音芯片的产品资料:
|
|
| |

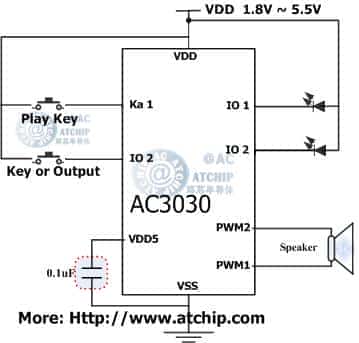

AC3030 Application Circuit 简单应用电路接线方法:
AC3030 3V Stand-alone play Mode / 按键触发声音播放直推喇叭模式PWM
|

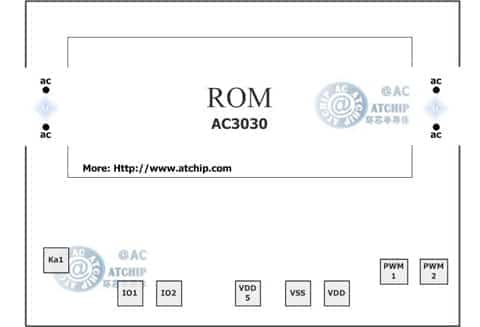

AC3030 Pad Location 裸片绑定图
CHIP SIZE: (0, 0)
|
Note注意事项:
*** The IC substrate must be connected to VSS or Floating. 芯片衬底为接地VSS。
*** At high voltage of 4.5V or higher voltage, VDD5 may be connected to VSS with a 0.1uF cap for
less power noise. At 3V, VDD5 don’t need to connect any capacitor and can be kept this pad
floating to save a capacitor.
绑定位VDD5仅在4.5V以上有杂音时使用，3V不需要接地104电容.
AC3030 DC CHARACTERISTICS 电气特性和参数 |
Symbol |
Parameter |
Min. |
Typ. |
Max. |
Unit |
Condition |
VDD |
Operating voltage |
1.8 |
3.0 |
5.5 |
V |
|
Isb |
Standby current, VDD=3V/4.5V |
|
1 |
|
uA |
No loading |
Iop |
Operating current |
VDD=3V |
|
850 |
|
VDD=4.5V |
|
1100 |
Iih |
Input current (1M ohms pull-low) |
|
|
3 |
uA |
VDD=3V |
|
|
8 |
VDD=4.5V |
Iih |
Input current (300k ohms pull-low) |
|
|
10 |
uA |
VDD=3V |
|
|
25 |
VDD=4.5V |
Iih |
Input current (100k ohms pull-low) |
|
|
30 |
uA |
VDD=3V |
|
|
80 |
VDD=4.5V |
Ioh |
Output drive current |
|
-10 |
|
mA |
VDD=3V, Voh=1.0V |
|
-20 |
|
VDD=4.5V, Voh=2.2V |
Iol |
Output sink current |
|
20 |
|
mA |
VDD=3V, Vol=1.0V |
|
34 |
|
VDD=4.5V, Vol=1.0V |
Ioh |
PWM1, PWM2 output current |
|
-65 |
|
mA |
VDD=3V, Voh=1.5V |
Iol |
|
65 |
|
VDD=3V, Vol=1.5V |
F/F |
Frequency deviation by voltage drop |
VDD=3V |
|
1 |
|
% |
Fosc(3.0v)-Fosc(2.4v) Fosc(3v) |
VDD=4.5V |
|
0.1 |
|
Fosc(4.5v)-Fosc(3.0v) Fosc(4.5v) |
F/F |
Frequency lot deviation, (VDD=3V) |
-1 |
|
1 |
% |
Fmax(3.0v)-Fmin(3.0v) Fmax(3.0v) |
Fosc |
Oscillation Frequency |
1.31 |
1.54 |
1.61 |
MHz |
VDD=1.8~5.5V |
|
|
|
