应用简单的长秒数语音OTP芯片原理图资料(AC3120)
OTP-30系列120秒语音芯片资料:
AC3120_OTP120Sec是深圳市环芯半导体有限公司2010年推出的新产品，应用线路极其简单， 1.8V低电压仍能正常发声，3V和4.5以下供电时无任何外部元器件，复位和内部供电方面稳定，同时解决了部份4.5V以上供电情况下，电压过高时的电流声音杂音,提供了宽电压支持的5V高电压专用电源IO口，语音效果输出稳定.同时120秒的OTP语音芯片,在整个单颗芯片的OTP方案里面是一颗及其实用的长秒数的语音OTP,并且在功能方面有了更大的改进.
AC3120_120秒OTP30系列语音芯片是一颗高性能直接PWM驱动喇叭的120秒的OTP语音芯片,音质效果好，共有3个I/O口,其中1个Input,2个简单I/O,简单I/O只能触发单段语音或用于马达和闪灯，外围无元器件,应用电路简单,价格低，有着很好的产品方案成本优势.
DataSheet原理图下载 右键点击另存为
OTP-30系列语音芯片的优势：
1,
OTP-AC3120 内置电阻、外围少元器件，外围电路简单无任何元器件．AT@CHIP
整个方案的费用给您节省30%－50% .
2, 工作电压默认为1.8V—5.5V,使用4.5V以上供电或者部分直流供电电源时在VDD5与VSS串一个0.1uF电容即可.
3, 提供多种产品选择方案,出货形式选择多:
1),音乐贺卡机芯COB(AC60E0 4.5V/3V),
2),直插6Pin/5Pin(分别有五个脚的AC80F和六个脚的AC80E直插COB)模块COB,
3),挤压盒专用COB（AC80J0三个固定孔位的小板子）,
4),其它模组COB等（3V－24V供电应用方案）
5), DIP8和SOP8,裸片封装可以选择.
4, 量大时可以直接掩膜出货，价格成本便宜，转换灵活，是首单试单时的最佳解决方案，同时高bit比特率的声音输出，为音质效果和产品市场打下了良好的基础.
5, 喇叭是8欧0.5W的,支持8欧阻值功率范围 : 0.25W-1W的喇叭. 半 环 导 芯 体
6, 支持低电压马达复位功能，同时可能IO口的下拉阻值进行选择，以适用光控等多种场合。
AC3120 Application Circuit 简单应用电路接线方法:
AC3120 3V Stand-alone play Mode / 按键触发声音播放直推喇叭模式PWM
|
AC3120 Pad Location 裸片绑定图
CHIP SIZE: (0, 0)
|
Note注意事项:
*** The IC substrate must be connected to VSS or Floating. 芯片衬底为接地VSS。
*** At high voltage of 4.5V or higher voltage, VDD5 may be connected to VSS with a 0.1uF cap for
less power noise. At 3V, VDD5 don’t need to connect any capacitor and can be kept this pad
floating to save a capacitor.
绑定位VDD5仅在4.5V以上有杂音时使用，3V不需要接地104电容.
AC3120 DC CHARACTERISTICS 电气特性和参数 |
Symbol |
Parameter |
Min. |
Typ. |
Max. |
Unit |
Condition |
VDD |
Operating voltage |
1.8 |
3.0 |
5.5 |
V |
|
Isb |
Standby current, VDD=3V/4.5V |
|
1 |
|
uA |
No loading |
Iop |
Operating current |
VDD=3V |
|
850 |
|
VDD=4.5V |
|
1100 |
Iih |
Input current (1M ohms pull-low) |
|
|
3 |
uA |
VDD=3V |
|
|
8 |
VDD=4.5V |
Iih |
Input current (300k ohms pull-low) |
|
|
10 |
uA |
VDD=3V |
|
|
25 |
VDD=4.5V |
Iih |
Input current (100k ohms pull-low) |
|
|
30 |
uA |
VDD=3V |
|
|
80 |
VDD=4.5V |
Ioh |
Output drive current |
|
-10 |
|
mA |
VDD=3V, Voh=1.0V |
|
-20 |
|
VDD=4.5V, Voh=2.2V |
Iol |
Output sink current |
|
20 |
|
mA |
VDD=3V, Vol=1.0V |
|
34 |
|
VDD=4.5V, Vol=1.0V |
Ioh |
PWM1, PWM2 output current |
|
-65 |
|
mA |
VDD=3V, Voh=1.5V |
Iol |
|
65 |
|
VDD=3V, Vol=1.5V |
F/F |
Frequency deviation by voltage drop |
VDD=3V |
|
1 |
|
% |
Fosc(3.0v)-Fosc(2.4v) Fosc(3v) |
VDD=4.5V |
|
0.1 |
|
Fosc(4.5v)-Fosc(3.0v) Fosc(4.5v) |
F/F |
Frequency lot deviation, (VDD=3V) |
-1 |
|
1 |
% |
Fmax(3.0v)-Fmin(3.0v) Fmax(3.0v) |
Fosc |
Oscillation Frequency |
1.31 |
1.54 |
1.61 |
MHz |
VDD=1.8~5.5V |
|
|
AC3120 SIP COB Information 直插COB软封装资料
/// 最常见语音芯片COB封装形式
AC3120-OTP120Sec SIP AC80E
单列直插COB脚位资料
直插1-6脚顺序为从左至右. |
直插语音COB脚位资料AC80E
请参照实际样品情况.
实物图片,仅供参考.
若有改动,恕不另行通知.
直插6脚COB脚位资料:
PIN |
NAME |
1 |
Ka1 |
2 |
IO2 |
3 |
PWM1 |
4 |
PWM2 |
5 |
VDD |
6 |
VSS |
|
|
|
AC3120 MusicCard COB Information 音乐贺卡机芯COB软封装资料
/// 最常见语音芯片COB封装形式
AC3120-OTP120Sec MusicCard AC60E
音乐贺卡机芯COB脚位资料
3V和4.5V AG10,LR54钮扣电池供电的贺卡机芯PCB. |
音乐贺卡机芯语音COB脚位资料AC60E
请参照实际样品情况.
实物图片,仅供参考.
若有改动,恕不另行通知.
|
|
|
AC3120 Squeeze Box COB Information 挤压盒COB软封装资料
/// 最常见语音芯片COB软封装形式
AC3120-OTP120Sec Squeeze Box AC80J
挤压盒COB脚位资料
最常见的标准片挤压盒机芯PCB |
挤压盒语音COB脚位资料AC80J
请参照实际样品情况.
实物图片,仅供参考.
若有改动,恕不另行通知.
|
|
|
无开模具费用,提供各种常用软封装COB (限94HB,94V0纸板PCB)
/// 最常见语音芯片COB软封装形式
AC80A 2032电池 3V供电 常用语音机芯COB
适用于各种音乐礼盒和光控小批量方案.
实物图片,仅供参考.出货请参照实际样品情况.
若有改动,恕不另行通知.
常见的标准片机芯PCBA-CR2032电池3V语音方案 |
AC90Y 钮扣电池3V供电 常用语音机芯COB
适用钮扣式电池AG10,LR54; AG12,LR43; AG13,LR44的3V供电机芯COB
适用于各种音乐礼盒和光控小批量方案.
实物图片,仅供参考.出货请参照实际样品情况.
若有改动,恕不另行通知.
常见的语音芯片机芯PCBA-CR2032电池3V语音方案 |
|
更多: 常见的语音芯片封装形式(软封装COB和硬封装)
|
|
|

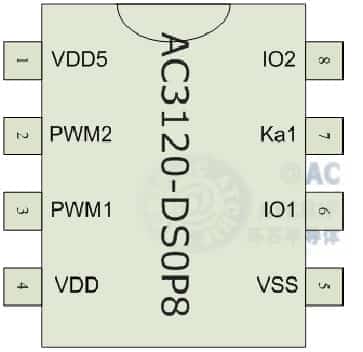

AC3120 封装形式DIP8 / SOP8
AC3120-DIP8/SOP8
|
PIN |
NAME |
1 |
VDD5 |
2 |
PWM2 |
3 |
PWM1 |
4 |
VDD |
5 |
VSS |
6 |
IO1 |
7 |
Ka1 |
8 |
IO2 |
|
DIP8双列直插封装尺寸大小 (PDIP SIZE):
 |
SOP8贴片芯片封装尽寸大小(SOP SIZE):
|
Writer Mapping Description / OTP30系列
Writer Pin烧录引脚 : Ka1, IO1, IO2, VSS, PWM2, VDD
OTP Writer Power Board Pin Mapping Table |
PAD Name |
AC3120-SOP8 |
AC3120-DIP8 |
|
|
|
VDD5 |
1, VDD5 |
1, VDD5 |
PWM2 |
2, PWM2 |
2, PWM2 |
PWM1 |
3, PWM1 |
3, PWM1 |
VDD |
4, VDD |
4, VDD |
|
|
|
VSS |
5, VSS |
5, VSS |
IO1 |
6, IO1 |
6, IO1 |
Ka1 |
7, Ka1 |
7, Ka1 |
IO2 |
8, IO2 |
8, IO2 |
PIN Descriptions 脚位功能
Pad Name |
ATTR. |
Description |
Ka1 |
I |
Input pin, active high, or positive high power for programming. |
IO1 |
I/O |
Output or input pin. To be input, active high. |
IO2 |
I/O |
Output or input pin. To be input, active high. |
VDD5 |
Power |
Regulator input. Connect a 0.1uF cap to VSS or keep floating. |
VSS |
Power |
Negative power. |
VDD |
Power |
Positive power. |
PWM1 |
O |
PWM output 1. |
PWM2 |
O |
PWM output 2 . |
Descriptions
The AC3120 is a single-chip voice synthesizing CMOS IC, and OTP (One Time Programming) IC that are designed to direct support Mask ROM products. Total Voice Length is 120 second at 6 KHz sampling. PWM voice output with high quality speech, it’s embedded EPROM architecture, AC3120 has 1 input and 2 I/O pins. Through accurate internal oscillation, external Rosc is unnecessary. Maximum 32 voice groups. One Group contain several steps; Maximum 512 steps for all the Groups. Support PCM data compression. Support Two mode trigger function (Stand Alone, Serial Trigger Mode). Easy use development system is for function selection and voice combination . PC download the ROM code by the USB Port .
Functions
MAX voice file : 512
MAX Trigger Groups : 32
MAX Step : 512
Operating Voltage range: 1.8V ~ 5.5V
Total Voice Duration: 120”(960K Samples)
I/O pin : 3
Voice output : PWM
Sequential Key : Ka1 -> 32 Groups.
IO1 -> 1 Groups.
IO2 -> 1 Group
Debounce time : 50 us or 10 ms
On/Off function : only for Ka1
Sequential Key for Volume control function.
Step can change Trigger I/O Type, Trigger Mode & Output Status.
Trigger mode (for all Input pins) :
Key Stand-alone Trigger Mode :
- Edge/Level
- Hold/Unhold
- Retrigger/Irretrigger
- Serial Trigger Mode : (Count Reset Mode)
Combinations of Ka1 and IO1 to trigger maximum 32 Voice Group.
Play rate level:
AC3120 can provide different play rate as follow:
12.7kHz 11.2kHz 10.0kHz 9.0kHz
8.2kHz 7.5kHz 7.0kHz 6.5kHz
6.0kHz 5.6kHz 5.3kHz 5.0kHz
4.7kHz 4.5kHz 4.3kHz 4.1kHz
15.1kHz 13.3kHz 11.9kHz 10.7kHz
9.8kHz 9.0kHz 8.3kHz 7.7kHz
7.2kHz 6.8kHz 6.4kHz 6.0kHz
5.7kHz 5.4kHz 5.1kHz 4.9kH
Output status (for each Output pin):
- Stand by Status. (High/Low Status)
(1). Busy_High active : 播放时输出高电平。(Drive输出)
(2). Busy_Low active : 播放时输出低电平。(Sink输出)
- Busy Low Active, Stop Low Pulse. 停止播放时输出低电平脉冲。
- Busy High Active, Stop High Pulse. 停止播放时输出高电平脉冲。
- LED Flash at 6 Hz. 播放时 LED 6Hz Sink输出闪烁
- LED Flash at 3 Hz. 播放时 LED 3Hz Sink输出闪烁
- LED Flash at 12 Hz. 播放时 LED 12Hz Sink输出闪烁。
- QIO signal Arbitrary Output with voice. 随音乐节奏闪烁
※ 注意: 是指以 6kHz 的播放速度时LED闪烁的频率；不同的播放速度，LED
闪烁的频率也会不同。
※ Note: LED 3Hz / 6Hz / 12Hz flash rate at 6kHz sample.
All output pins support large-current output and can directly drive high brightness LED.(Iol=20mA @VDD=3V)
所有的输出脚都可提供大电流来直推高亮度LED。(Iol=20mA @VDD=3V)
OTP-30系列产品: AC3030_OTP30秒 AC3060_OTP60秒 AC3120_OTP120秒(长秒数语音OTP)
其它相关产品：AC8040-OTP40秒 AC8080-OTP80秒 AC8010-OTP10秒(已被8020替代)
最新OTPG系列: AC9020-OTP20秒 AC9080-OTP80秒 AC9010-OTP10秒
新产品系列OTP语音芯片全面支持4.5V和3V,为您提供最加稳定的语音输出.
